Transistörler - Bipolar (BJT) - Tekil
APT13003HU-G1

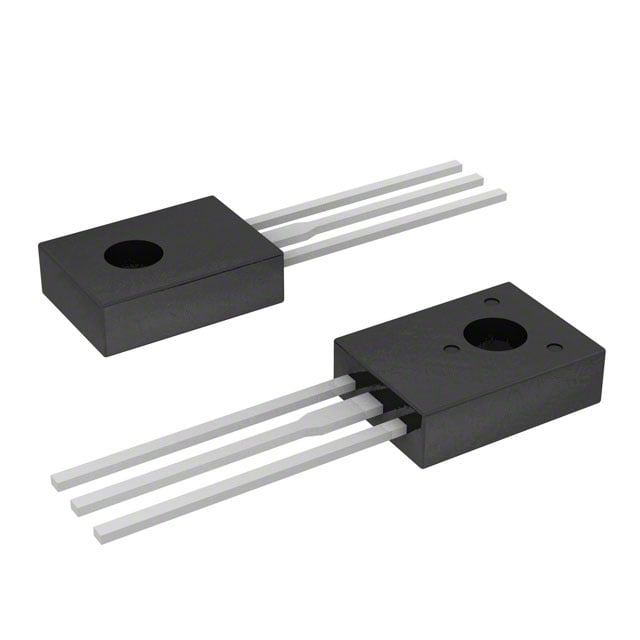

TRANS NPN 465V 1.5A TO126
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- APT13003
APT13003HU-G1 Hakkında
APT13003HU-G1, Diodes Incorporated tarafından üretilen yüksek voltaj NPN bipolar transistördür. 465V'luk collector-emitter breakdown voltajı ile güç uygulamalarında kullanılır. Maksimum 1.5A collector akımı ve 20W güç yönetimi kapasitesiyle anahtarlama ve amplifikasyon devrelerinde yer alır. TO-126 paket tipiyle DIP tasarımlara entegre edilebilir. -65°C ile 150°C çalışma sıcaklığı aralığında kullanıma uygundur. İyileştirilmiş hFE değeri (13 @ 500mA) düşük baz akımı gerektiren uygulamalarda avantaj sağlar. 4MHz transition frequency ile orta frekans uygulamalarına uyum gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 13 @ 500mA, 2V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 20 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 250mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 465 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
