Transistörler - Bipolar (BJT) - Tekil

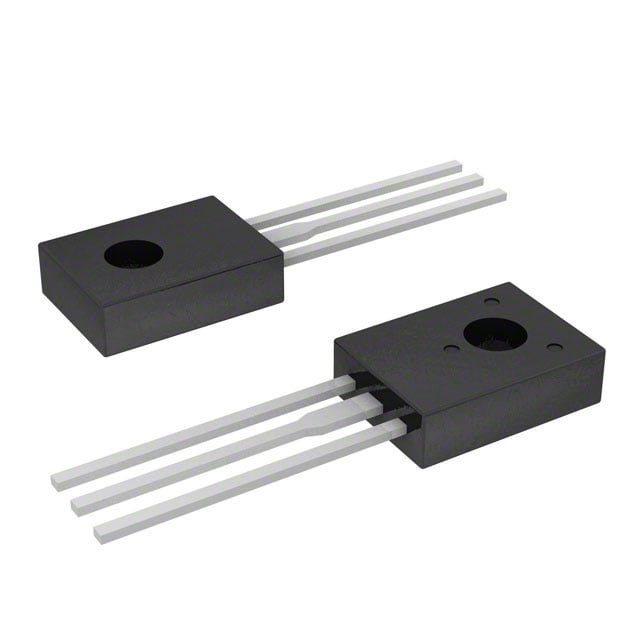

APT13003EU-G1
TRANS NPN 465V 1.5A TO126
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- APT13003
APT13003EU-G1 Hakkında
APT13003EU-G1, Diodes Incorporated tarafından üretilen NPN bipolar junction transistör (BJT) olup yüksek gerilim uygulamaları için tasarlanmıştır. 465V maksimum kolektor-emitter gerilimi ve 1.5A maksimum kolektor akımı ile güç elektronikleri, anahtarlama devreleri ve yüksek gerilim amplifikatör uygulamalarında kullanılır. TO-126 through-hole paketinde sunulan bu transistör, endüstriyel kontrol sistemleri, enerji dönüşüm cihazları ve koruma devrelerinde yer alır. 20W maksimum güç yayılımı kapasitesi ve geniş çalışma sıcaklığı aralığı (-65°C ~ 150°C) ile çeşitli ortamlarda güvenilir çalışma sağlar. Vce doyum gerilimi 400mV ile verimli anahtarlama özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 13 @ 500mA, 2V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 20 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 250mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 465 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
