Transistörler - Bipolar (BJT) - Tekil

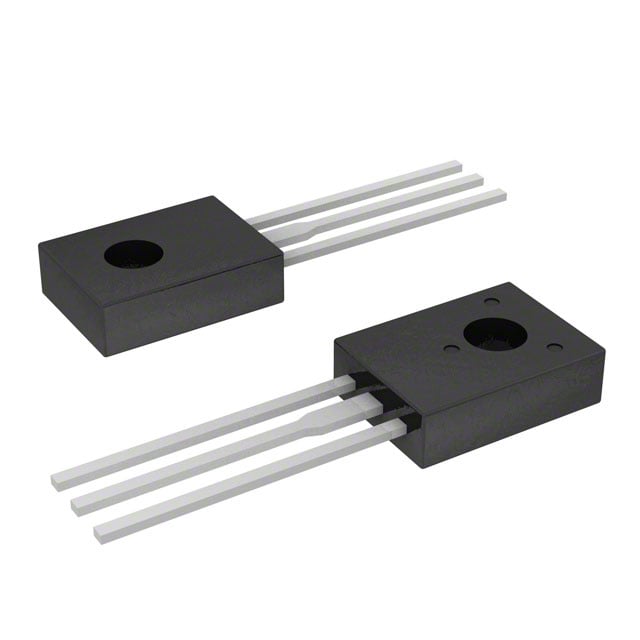

APT13003DU-G1
TRANS NPN 450V 1.5A TO126
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- APT13003DU
APT13003DU-G1 Hakkında
APT13003DU-G1, Diodes Incorporated tarafından üretilen NPN bipolar transistördür. 450V breakdown voltajı ve 1.5A maksimum collector akımı ile yüksek voltaj uygulamalarında kullanılmaya uygun tasarlanmıştır. 20W maksimum güç tüketimi ile orta güç seviyesi anahtarlama ve amplifikasyon devrelerinde işlem görebilir. TO-126 plastik gövde paketinde sunulan bu transistör, -65°C ile 150°C arasında çalışabilir. 4MHz transition frequency ile düşük hızlı ve orta hızlı devre uygulamalarında tercih edilir. Güç kaynağı yönetimi, motor kontrol ve relay sürücü devreleri gibi uygulamalarda kullanılabilir. Component obsolete durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.5 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5 @ 1A, 2V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 20 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 400mV @ 250mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 450 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
