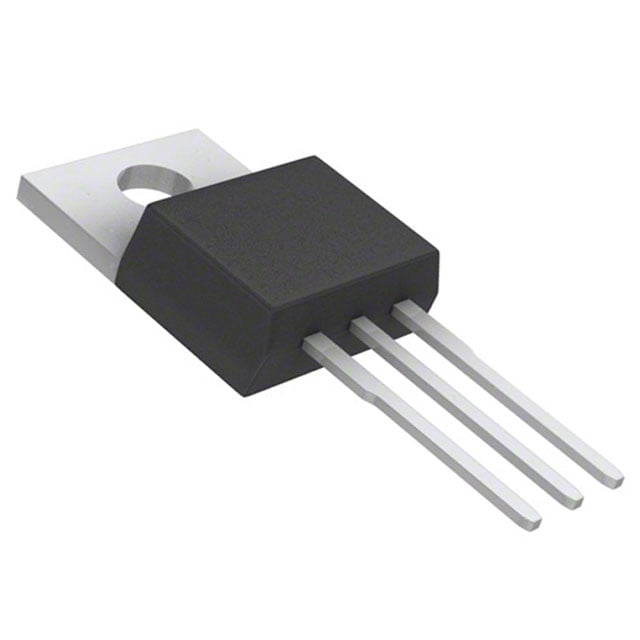

APT11GF120KRG
IGBT 1200V 25A 156W TO220
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT11GF120KR
APT11GF120KRG Hakkında
APT11GF120KRG, Microchip Technology tarafından üretilen NPT tipi IGBT transistörüdür. 1200V kollektör-emitör dağılım voltajı ve 25A sürekli akım kapasitesine sahiptir. TO-220-3 paketinde sunulan bu bileşen, anahtarlama uygulamalarında, güç dönüştürücülerinde, motor sürücülerinde ve endüstriyel kontrol sistemlerinde kullanılmaktadır. 156W maksimum güç disipasyonu ile tasarlanan APT11GF120KRG, 65nC kapı yükü ve düşük anahtarlama gecikmesi (Td on: 7ns, Td off: 100ns) ile karakterize edilir. -55°C ile +150°C arasında çalışır. Not: Bu ürün üretimi sonlandırılmış durumdadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 25 A |
| Current - Collector Pulsed (Icm) | 44 A |
| Gate Charge | 65 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 156 W |
| Supplier Device Package | TO-220 [K] |
| Switching Energy | 300µJ (on), 285µJ (off) |
| Td (on/off) @ 25°C | 7ns/100ns |
| Test Condition | 800V, 8A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 8A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
