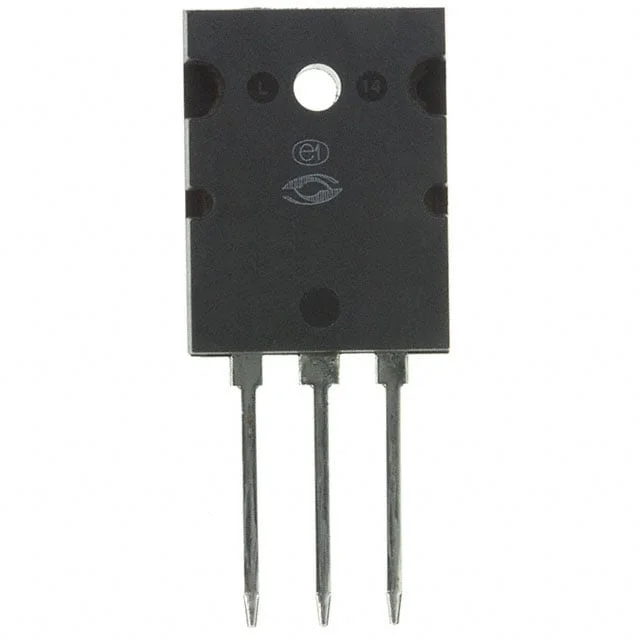

APT100S20LCTG
DIODE ARRAY SCHOTTKY 200V TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APT100S20LCTG
APT100S20LCTG Hakkında
APT100S20LCTG, Microchip Technology tarafından üretilen Schottky diyot dizi bileşenidir. 200V ters gerilim dayanımı ve 120A ortalama doğrultulmuş akım kapasitesi ile yüksek güç uygulamalarında kullanılır. Common cathode konfigürasyonu ile iki ayrı diyot fonksiyonu sağlar. 70ns reverse recovery time ile hızlı anahtarlama özelliği sunmaktadır. Forward voltajı 100A'da maksimum 950mV'dir. TO-264 through-hole paket ile endüstriyel güç kaynakları, UPS sistemleri, motorlu cihazlar ve doğrultma devrelerinde uygulanır. -55°C ile 150°C arasında çalışma sıcaklığını destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 120A |
| Current - Reverse Leakage @ Vr | 2 mA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Schottky |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 150°C |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 70 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-264 [L] |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 950 mV @ 100 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
