IGBT Transistörler - Modüller
APT100GN120JDQ4

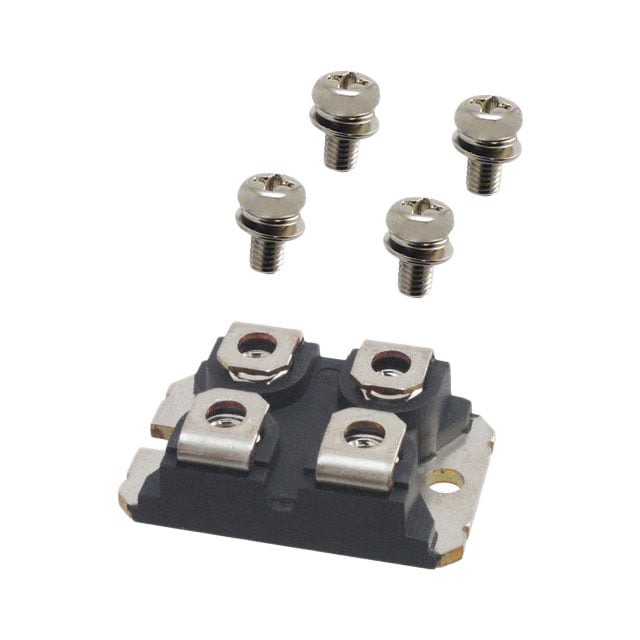

IGBT MOD 1200V 153A 446W ISOTOP
- Üretici
- Microchip Technology
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APT100GN120JDQ4
APT100GN120JDQ4 Hakkında
APT100GN120JDQ4, Microchip Technology tarafından üretilen 1200V/153A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisine dayalı bu bileşen, 446W maksimum güç yönetiminde çalışır. SOT-227-4 ISOTOP paketinde sunulan modül, chassis mount yapısıyla indüstriyel uygulamalara entegre edilir. -55°C ile +150°C arasında işletim sıcaklığına sahiptir. 2.1V @ 15V/100A Vce(on) değeri ile düşük konveksiyon kaybı sağlar. Güç dönüştürme sistemleri, inverter devreler, motor kontrol uygulamaları ve endüstriyel anahtarlama devrelerinde kullanılır. Standard giriş tipine sahip modül, 1200V kırılma geriliminde çalışır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 153 A |
| Current - Collector Cutoff (Max) | 200 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 6.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 446 W |
| Supplier Device Package | ISOTOP® |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
