Transistörler - IGBT - Tekil

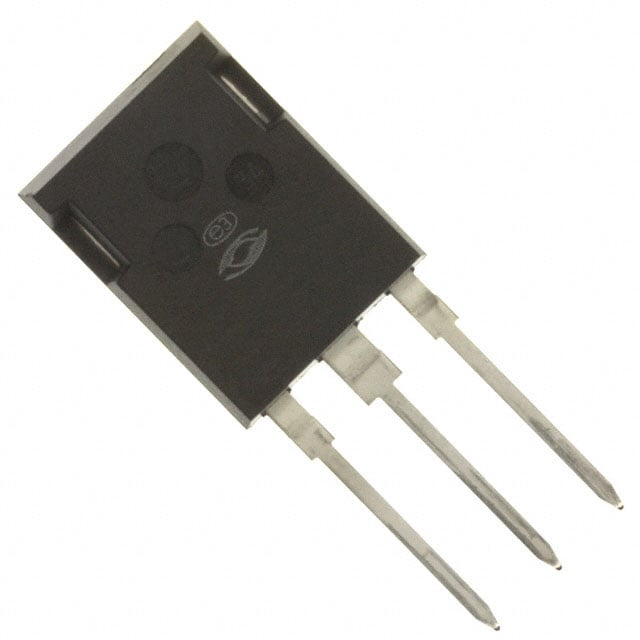

APT100GN120B2G
IGBT 1200V 245A 960W TMAX
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT100GN120B
APT100GN120B2G Hakkında
APT100GN120B2G, Microchip Technology tarafından üretilen 1200V Trench Field Stop IGBT transistörüdür. 245A maksimum kolektör akımı ve 960W maksimum güç değerlendirmesi ile endüstriyel uygulamalar için tasarlanmıştır. TO-247-3 paketinde sunulan bu bileşen, yüksek voltaj anahtarlama devrelerinde, güç dönüştürücülerinde, motor sürücülerinde ve kaynak makinelerinde kullanılır. Düşük gate charge değeri (540 nC) hızlı anahtarlamayı sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 245 A |
| Current - Collector Pulsed (Icm) | 300 A |
| Gate Charge | 540 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 960 W |
| Switching Energy | 11mJ (on), 9.5mJ (off) |
| Td (on/off) @ 25°C | 50ns/615ns |
| Test Condition | 800V, 100A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 100A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
