Transistörler - FET, MOSFET - Diziler
AON7934_101
MOSFET
- Paket/Kılıf
- 8-WDFN Exposed Pad
- Seri / Aile Numarası
- AON7934
AON7934_101 Hakkında

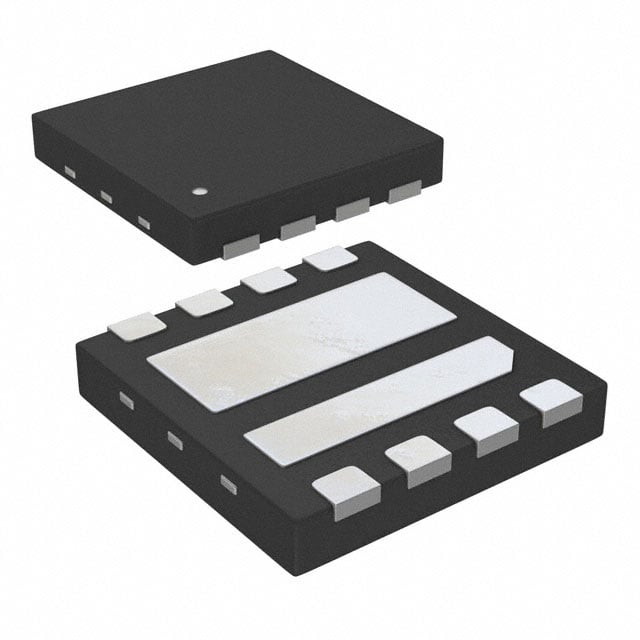

AON7934_101, Alpha and Omega Semiconductor tarafından üretilen dual N-Channel MOSFET transistörüdür. 8-WDFN Exposed Pad (3x3) kasa tipiyle Surface Mount olarak montajlanmaktadır. Maksimum 30V Drain-Source voltajında çalışabilen bu bileşen, 13-18A arasında sürekli akım kapasitesine sahiptir. 10.2mOhm ile 7.7mOhm arasında değişen On-State Resistance (Rds On) karakteristiği ile güç uygulamalarında düşük enerji kaybı sağlar. -55°C ile +150°C sıcaklık aralığında güvenilir çalışmakta olup, maksimum 23-25W güç dağıtabilmektedir. Gate charge özellikleri 11nC ile 17.5nC arasındadır. Anahtarlama uygulamaları, DC-DC konvertörler, motor kontrol ve güç yönetim devreleri için uygun bir bileşendir. Ürün statüsü Obsolete kategorisindedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A (Ta), 16A (Tc), 15A (Ta), 18A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 11nC @ 10V, 17.5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 485pF @ 15V, 807pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-WDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 2.5W (Ta), 23W (Tc), 2.5W (Ta), 25W (Tc) |
| Rds On (Max) @ Id, Vgs | 10.2mOhm @ 13A, 10V, 7.7mOhm @ 15A, 10V |
| Supplier Device Package | 8-DFN-EP (3x3) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
