Transistörler - FET, MOSFET - Diziler

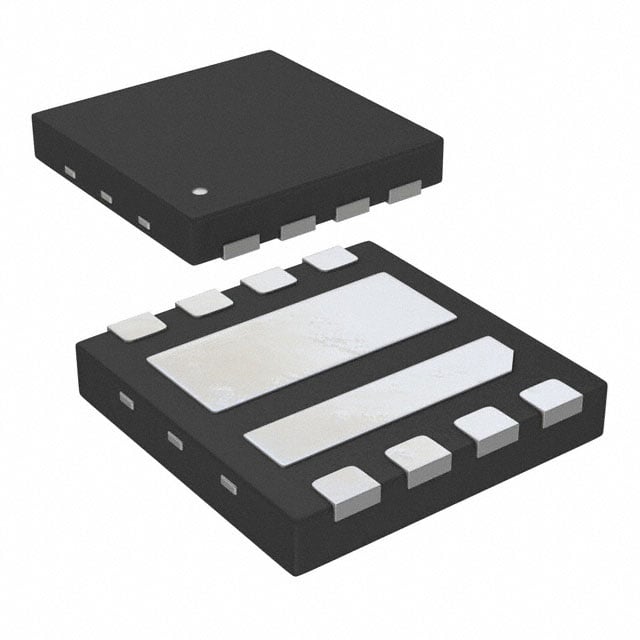

AON7934
MOSFET 2N-CH 30V 13A/15A 8DFN
- Paket/Kılıf
- 8-WDFN Exposed Pad
- Seri / Aile Numarası
- AON7934
AON7934 Hakkında
AON7934, Alpha and Omega Semiconductor tarafından üretilen 2 N-Channel Half Bridge konfigürasyonlu MOSFET'tir. 30V drain-source voltajı ve 13-15A sürekli drain akımı ile karakterize edilen bu transistör, Logic Level Gate özelliğine sahiptir ve düşük on-resistance (10.2mOhm @ 13A, 10V) ile hızlı komutasyon sağlar. Maksimum 2.5W güç dağıtım kapasitesi ile DC-DC konvertörleri, motor kontrol devreleri, güç anahtarlama uygulamaları ve batarya yönetim sistemlerinde yaygın olarak kullanılır. 8-WDFN Exposed Pad paketinde sunulan bileşen, -55°C ~ 150°C çalışma sıcaklık aralığında dayanıklı performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 13A, 15A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 11nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 485pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-WDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 2.5W |
| Rds On (Max) @ Id, Vgs | 10.2mOhm @ 13A, 10V |
| Supplier Device Package | 8-DFN-EP (3x3) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
