Transistörler - FET, MOSFET - Diziler

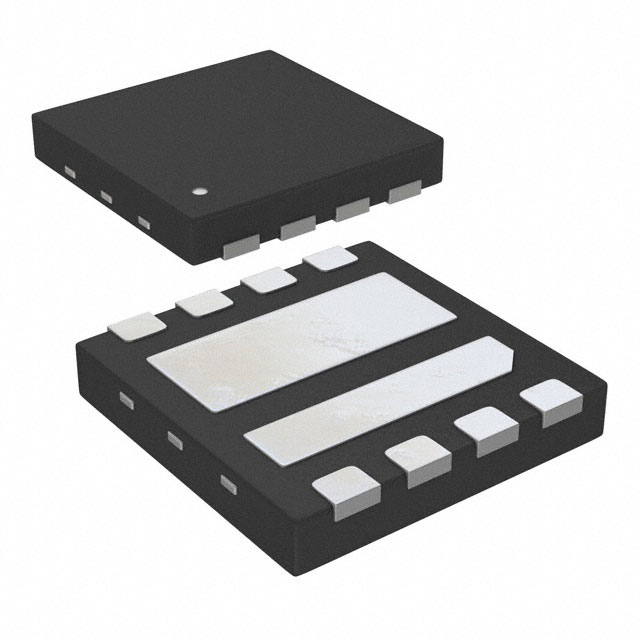

AON7932_101
MOSFET 2N-CH 30V 6.6A/8.1A 8DFN
- Paket/Kılıf
- 8-WDFN Exposed Pad
- Seri / Aile Numarası
- AON7932
AON7932_101 Hakkında
AON7932_101, Alpha and Omega Semiconductor tarafından üretilen 30V 6.6A/8.1A kapasiteli N-Channel MOSFET'tir. 8-WDFN Exposed Pad paketinde sunulan bu bileşen, Logic Level Gate özelliği ile düşük gerilim uygulamalarında çalışabilir. 20mOhm Rds(on) değeri ve 2.4V eşik gerilimi ile anahtarlama uygulamalarında, güç yönetimi devrelerinde ve motor kontrolü sistemlerinde tercih edilir. -55°C ~ 150°C sıcaklık aralığında çalışabilen bileşen, yüzey montaj teknolojisi ile üretilmiştir. Maksimum 1.4W güç tüketimi ile kompakt tasarımlarda yer tasarrufu sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.6A, 8.1A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 6.5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-WDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 1.4W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 6.6A, 10V |
| Supplier Device Package | 8-DFN-EP (3x3) |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
