Transistörler - FET, MOSFET - Diziler

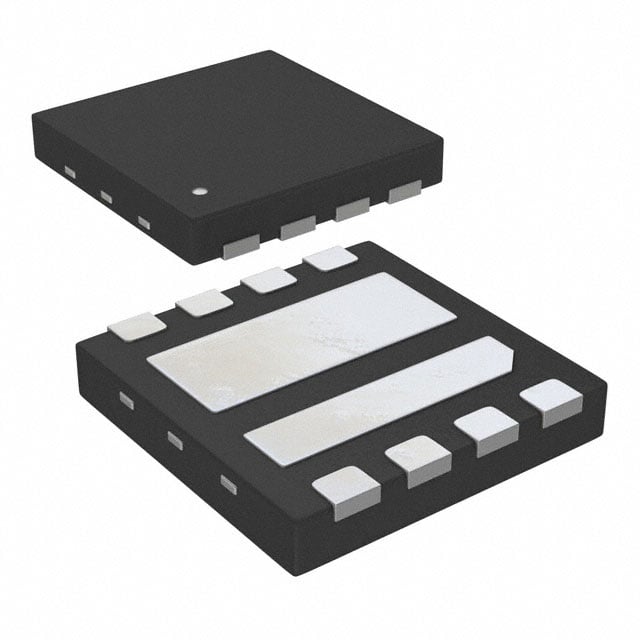

AON7932
MOSFET 2N-CH 30V 6.6A/8.1A 8DFN
- Paket/Kılıf
- 8-WDFN Exposed Pad
- Seri / Aile Numarası
- AON7932
AON7932 Hakkında
AON7932, Alpha and Omega Semiconductor tarafından üretilen 2 N-Channel MOSFET transistördür. 30V drain-source voltajında ve 6.6A/8.1A sürekli akım yeteneğiyle tasarlanmıştır. Logic level gate özelliğine sahip bu bileşen, half-bridge konfigürasyonunda kullanılmak üzere geliştirilmiştir. 8-WDFN (3x3mm) yüzey monte paketinde sunulan AON7932, 20mΩ @ 6.6A/10V RDS(on) değerine, 6.5nC @ 10V gate charge'a ve 2.4V @ 250µA eşik voltajına sahiptir. -55°C ile 150°C arasında çalışan bu transistör, düşük sinyal işleme, motor kontrol devreleri, power distribution, güç yönetimi ve anahtarlama uygulamalarında kullanılır. 1.4W maksimum güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6.6A, 8.1A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 6.5nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 460pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-WDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 1.4W |
| Rds On (Max) @ Id, Vgs | 20mOhm @ 6.6A, 10V |
| Supplier Device Package | 8-DFN-EP (3x3) |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
