Transistörler - FET, MOSFET - Diziler

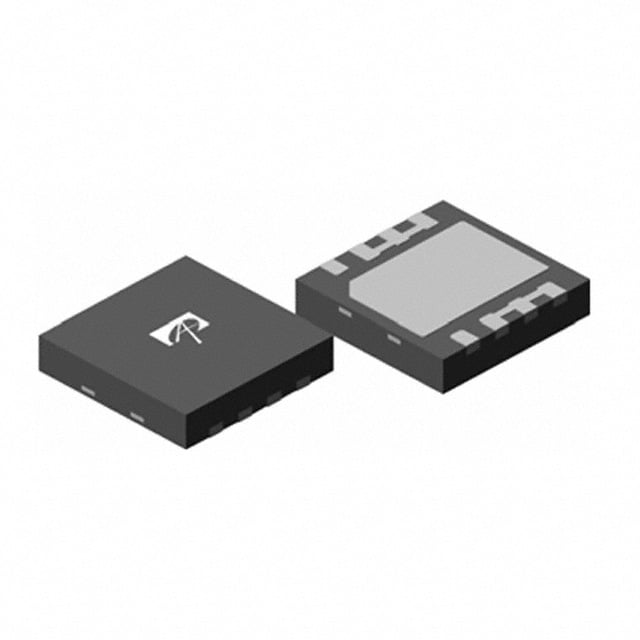

AON7900
MOSFET 2N-CH 30V 8A/13A 8DFN
- Paket/Kılıf
- 8-PowerWDFN
- Seri / Aile Numarası
- AON7900
AON7900 Hakkında
AON7900, Alpha and Omega Semiconductor tarafından üretilen 2 N-Channel Half Bridge MOSFET transistörüdür. 30V drain-source gerilimi ve 8A/13A continuous drain akımı ile çalışan bu bileşen, logic level gate kontrolü özelliğine sahiptir. Surface mount 8-PowerWDFN paketinde sunulan komponentin maksimum on-state direnci 21mOhm (@8A, 10V) ve gate threshold gerilimi 2.3V'tür. -55°C ile 150°C arasında güvenilir çalışma sağlayan AON7900, düşük kapı yükü (11nC @ 10V) ve minimal input kapasitansı (710pF @ 15V) ile motor kontrol devreleri, güç yönetimi sistemleri, LED sürücüleri ve switching uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A, 13A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 11nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 710pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerWDFN |
| Part Status | Obsolete |
| Power - Max | 1.8W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 8A, 10V |
| Supplier Device Package | 8-DFN-EP (3.3x3.3) |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
