Transistörler - FET, MOSFET - Diziler

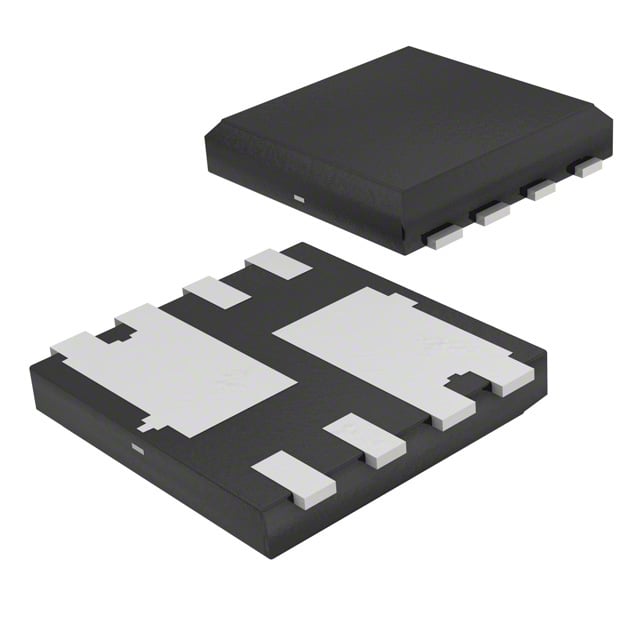

AON7826
MOSFET 2N-CH 20V 9A 8DFN
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- AON7826
AON7826 Hakkında
AON7826, Alpha and Omega Semiconductor tarafından üretilen dual N-Channel MOSFET transistördür. 20V drain-source voltajına ve 9A sürekli drain akımına sahip bu bileşen, Logic Level Gate özelliği ile düşük voltaj kontrol sinyalleriyle çalışabilir. 8-DFN (3x3mm) SMD paketinde sunulan AON7826, 23mΩ (10V, 9A'da) düşük on-direnci sayesinde enerji kaybını minimize eder. -55°C ile 150°C arasında çalışan bu transistör, DC-DC konvertörler, güç dağıtımı, motor kontrol ve anahtarlama uygulamalarında kullanılır. 15nC gate charge ve 630pF giriş kapasitanslı tasarımı, hızlı anahtarlama işlemleri için uygun özelliklere sahiptir. Maksimum 3.1W güç dağıtım kapasitesi bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 630pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 3.1W |
| Rds On (Max) @ Id, Vgs | 23mOhm @ 9A, 10V |
| Supplier Device Package | 8-DFN (3x3) |
| Vgs(th) (Max) @ Id | 1.1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
