Transistörler - FET, MOSFET - Diziler

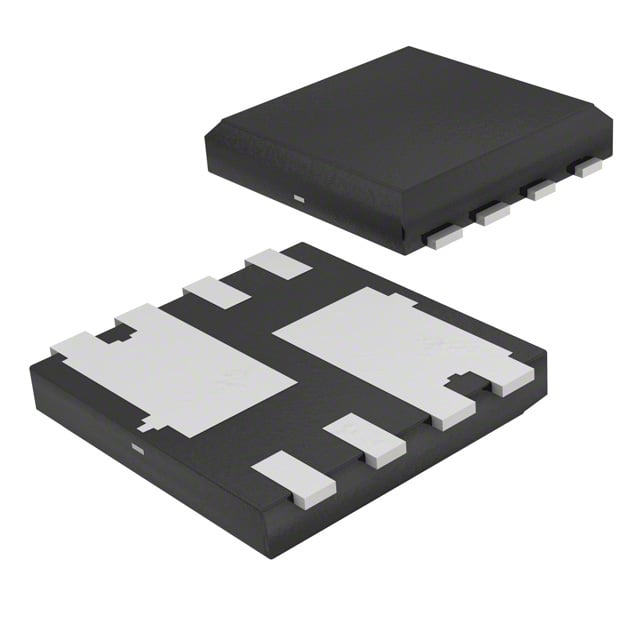

AON7812
MOSFET 2N-CH 30V 6A
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- AON7812
AON7812 Hakkında
AON7812, Alpha and Omega Semiconductor tarafından üretilen 2 N-Channel (dual) asimetrik MOSFET'tir. 30V drain-source gerilimi ve 6A sürekli dren akımı ile çalışabilen bu bileşen, switching ve amplifikasyon uygulamalarında kullanılır. 14.5mOhm (6A, 10V) on-resistance değeri ile verimli güç iletimini sağlar. Surface mount 8-DFN (3x3) paketinde sunulan bu komponent, -55°C ile 150°C arasında çalışabilir. PWM kontrol devreleri, step-down konvertörler, motor sürücüleri ve genel amaçlı anahtarlama uygulamalarında tercih edilir. Maksimum 4.1W güç yayılımına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Asymmetrical |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 600pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 4.1W |
| Rds On (Max) @ Id, Vgs | 14.5mOhm @ 6A, 10V |
| Supplier Device Package | 8-DFN (3x3) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
