Transistörler - FET, MOSFET - Diziler

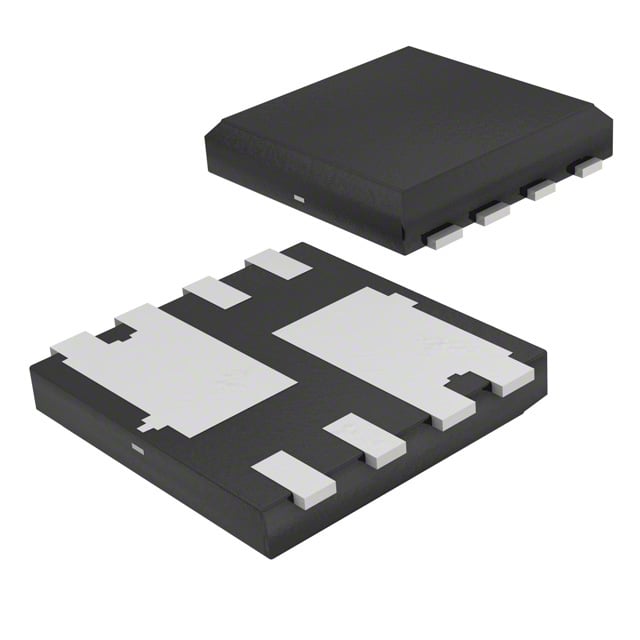

AON7810
MOSFET 2N-CH 30V 6A 8DFN
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- AON7810
AON7810 Hakkında
AON7810, Alpha and Omega Semiconductor tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltaj ve 6A continuous drain akımı kapasitesine sahip bu komponent, logic level gate özelliği ile düşük voltaj kontrol sinyalleriyle çalışabilir. 8-DFN (3x3mm) yüzey monte paketinde sunulan AON7810, 14mΩ maksimum on-resistance değeri ile verimli anahtarlama sağlar. -55°C ile 150°C arasında çalışma sıcaklığı aralığına sahip bu çift transistör, güç yönetimi uygulamaları, DC-DC dönüştürücüler, motor kontrol, LED sürücüleri ve diğer anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 12.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 542pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Active |
| Power - Max | 3.1W |
| Rds On (Max) @ Id, Vgs | 14mOhm @ 6A, 10V |
| Supplier Device Package | 8-DFN (3x3) |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
