Transistörler - FET, MOSFET - Diziler
AON7804_102

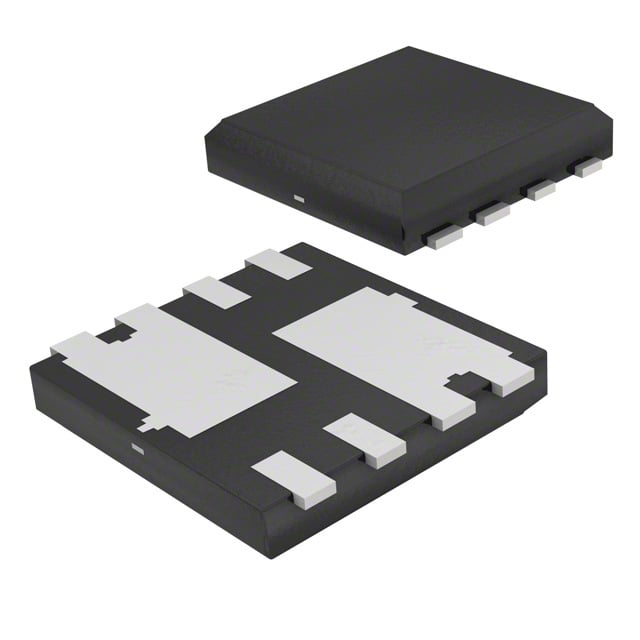

MOSFET 2N-CH 30V 9A 8DFN
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- AON7804
AON7804_102 Hakkında
AON7804_102, Alpha and Omega Semiconductor tarafından üretilen 2 adet N-Channel MOSFET içeren bir dizi transistördür. 30V Drain-Source voltaj ile 9A sürekli drenaj akımı kapasitesine sahiptir. Logic Level Gate özelliği sayesinde düşük gate voltajında (2.4V threshold) çalışabilir. 21mOhm RDS(on) değeri ile düşük açık direnç sunar. 8-DFN (3x3) yüzey montaj paketinde sağlanan bu komponentin maksimum güç tüketimi 3.1W'tır. -55°C ile 150°C arasında çalışabilen bu MOSFET dizisi, anahtarlama uygulamaları, DC-DC dönüştürücüler, motor sürücüleri ve güç yönetimi devrelerinde kullanılmaktadır. Düşük gate yükü (18nC) ve düşük input kapasitansı (888pF) hızlı anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 18nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 888pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 3.1W |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 8A, 10V |
| Supplier Device Package | 8-DFN (3x3) |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
