Transistörler - FET, MOSFET - Diziler

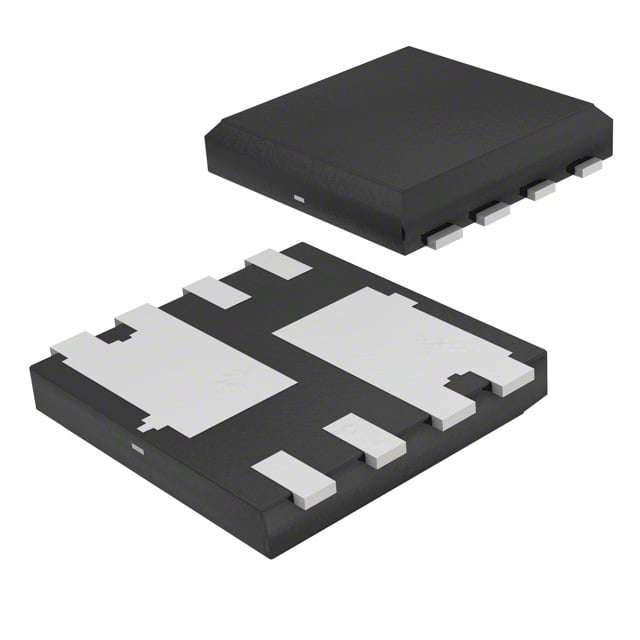

AON7804_101
MOSFET
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- AON7804
AON7804_101 Hakkında
AON7804_101, Alpha and Omega Semiconductor tarafından üretilen dual N-Channel MOSFET transistördür. 30V Drain to Source gerilimi ile 9A (Ta) / 22A (Tc) sürekli drain akımı kapasitesine sahiptir. 21mOhm (@ 8A, 10V) Ron direnci ile düşük güç kaybı sağlayan bu bileşen, 3.1W (Ta) / 17W (Tc) maksimum güç dağıtımına uygundur. Gate charge değeri 18nC olup hızlı anahtarlama uygulamaları için tasarlanmıştır. -55°C ile 150°C arasında çalışan cihazlarda kullanılabilir. Surface mount 8-DFN (3x3) paket ile sunulur. DC/DC konvertörler, güç yönetimi devreleri, motor kontrol ve anahtarlamalı güç kaynakları uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 9A (Ta), 22A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 18nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 888pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-PowerSMD, Flat Leads |
| Part Status | Obsolete |
| Power - Max | 3.1W (Ta), 17W (Tc) |
| Rds On (Max) @ Id, Vgs | 21mOhm @ 8A, 10V |
| Supplier Device Package | 8-DFN (3x3) |
| Vgs(th) (Max) @ Id | 2.4V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
