Transistörler - FET, MOSFET - Diziler

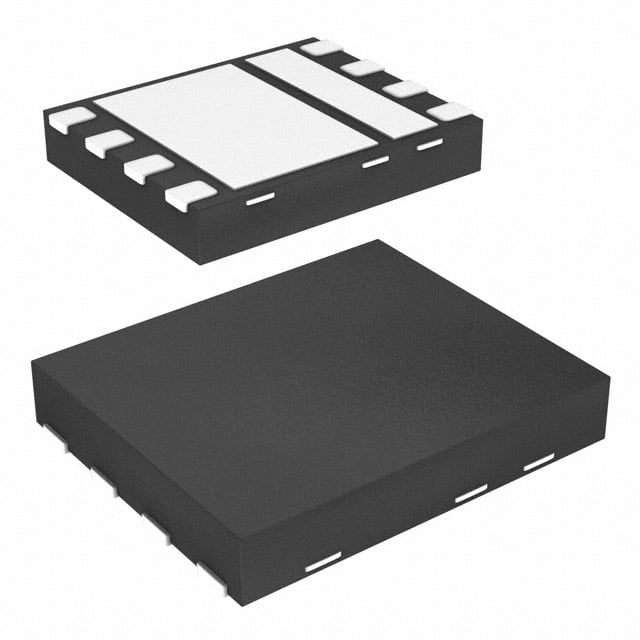

AON6924
MOSFET 2N-CH 30V 15A/28A 8DFN
- Paket/Kılıf
- 8-WDFN Exposed Pad
- Seri / Aile Numarası
- AON6924
AON6924 Hakkında
AON6924, Alpha and Omega Semiconductor tarafından üretilen 2 N-Channel yarım köprü (half-bridge) MOSFET transistörüdür. 30V drain-source gerilimi ve 15-28A sürekli dren akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. Logic level gate özelliği sayesinde düşük kontrol gerilimlerinde çalışabilir. 5.2mOhm RDS(on) değeri ile enerji kaybını minimize eder. DC-DC konvertörler, motor kontrol devreleri, güç yönetimi ve anahtarlama uygulamalarında tercih edilir. 8-WDFN Exposed Pad paket tipinde sunulan bileşen, -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 15A, 28A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 21nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1560pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-WDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 2W, 2.2W |
| Rds On (Max) @ Id, Vgs | 5.2mOhm @ 20A, 10V |
| Supplier Device Package | 8-DFN-EP (5x6) |
| Vgs(th) (Max) @ Id | 2.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
