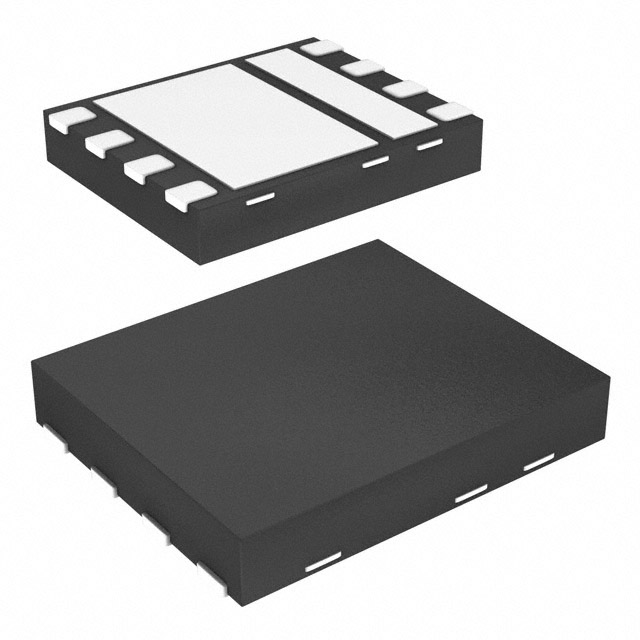

AON6922
MOSFET 2N-CH 25V 18A/31A 8DFN
- Paket/Kılıf
- 8-WDFN Exposed Pad
- Seri / Aile Numarası
- AON6922
AON6922 Hakkında
AON6922, Alpha and Omega Semiconductor tarafından üretilen 2 N-Channel MOSFET transistörü olup half bridge yapılandırmasında sunulmaktadır. 25V Drain to Source Voltage (Vdss) ve 18A/31A sürekli drenaj akımı kapasitesiyle tasarlanmıştır. Logic level gate özelliği sayesinde düşük voltaj uygulamalarında doğrudan kullanılabilir. 3.8mOhm'luk düşük Rds(on) değeri ile güç yönetimi uygulamalarında verimli çalışır. Surface mount 8-WDFN Exposed Pad paketi ile PCB'ye entegrasyonu kolaydır. -55°C ile 150°C arasında geniş çalışma sıcaklık aralığına sahiptir. Motor kontrol, güç kaynakları, DC-DC konvertörler ve anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 18A, 31A |
| Drain to Source Voltage (Vdss) | 25V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 32nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 2340pF @ 12.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-WDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 2W, 2.2W |
| Rds On (Max) @ Id, Vgs | 3.8mOhm @ 20A, 10V |
| Supplier Device Package | 8-DFN-EP (5x6) |
| Vgs(th) (Max) @ Id | 1.7V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
