Transistörler - FET, MOSFET - Diziler

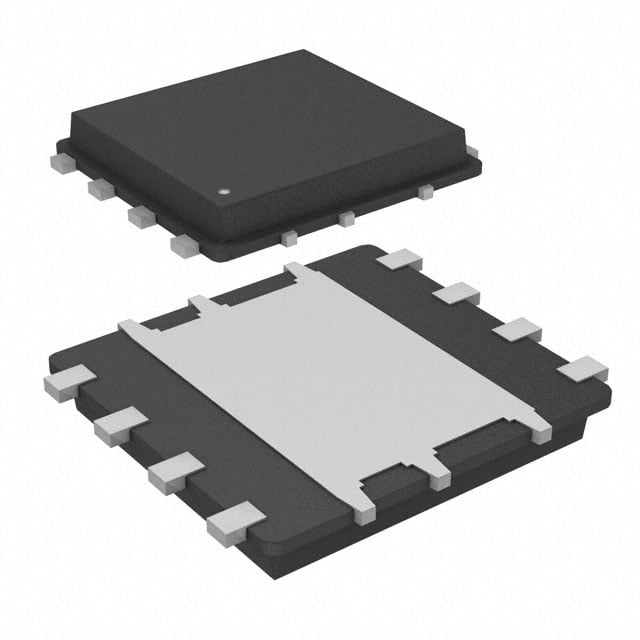

AON6810
MOSFET 2N-CH 30V 25A 8-DFN
- Paket/Kılıf
- 8-SMD
- Seri / Aile Numarası
- AON6810
AON6810 Hakkında
AON6810, Alpha and Omega Semiconductor tarafından üretilen dual N-Channel MOSFET transistör dizisidir. 30V drain-source voltaj ve 25A sürekli drain akımı ile tasarlanmıştır. Logic level gate özelliğine sahip bu bileşen, 4.4mOhm (10V, 20A) on-resistance değeri ile düşük güç kaybı sağlar. 8-DFN paket tipi ile surface mount uygulamalarında kullanılır. Motor kontrol, anahtarlama devreleri, güç yönetimi uygulamaları ve DC-DC dönüştürücülerde yaygın olarak kullanılan bu transistör, -55°C ile 150°C arasında çalışma sıcaklığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 25A |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 34nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1720pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 8-SMD, Flat Lead Exposed Pad |
| Part Status | Active |
| Power - Max | 4.1W |
| Rds On (Max) @ Id, Vgs | 4.4mOhm @ 20A, 10V |
| Supplier Device Package | 8-DFN-EP (5x6) |
| Vgs(th) (Max) @ Id | 2.2V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
