Transistörler - FET, MOSFET - Diziler

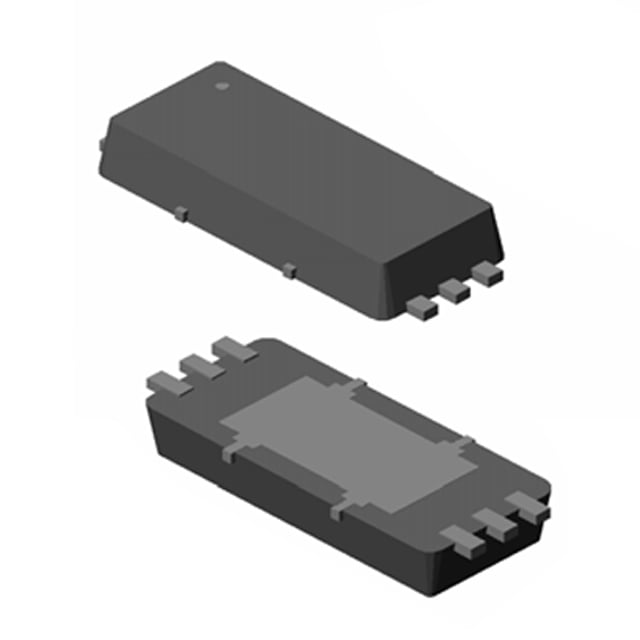

AON5820_101
MOSFET 2N-CH 20V 10A 6DFN
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- AON5820
AON5820_101 Hakkında
AON5820_101, Alpha and Omega Semiconductor tarafından üretilen dual N-channel MOSFET dizisidir. 20V drain-source voltajı ve 10A sürekli dren akımı kapasitesi ile endüstriyel ve tüketici uygulamalarında kullanılır. Logic level gate özelliğine sahip bu bileşen, düşük voltaj kontrol sinyalleriyle çalışabilir. 9.5mΩ on-direnci (4.5V, 10A'da) ile güç kaybını minimize eder. Surface mount 6-WFDFN paketinde sunulan AON5820_101, DC-DC konvertörler, motor kontrolü, anahtarlama uygulamaları ve güç yönetimi devrelerinde yaygın olarak kullanılmaktadır. -55°C ile 150°C arasında çalışabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1510pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 1.7W |
| Rds On (Max) @ Id, Vgs | 9.5mOhm @ 10A, 4.5V |
| Supplier Device Package | 6-DFN-EP (2x5) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
