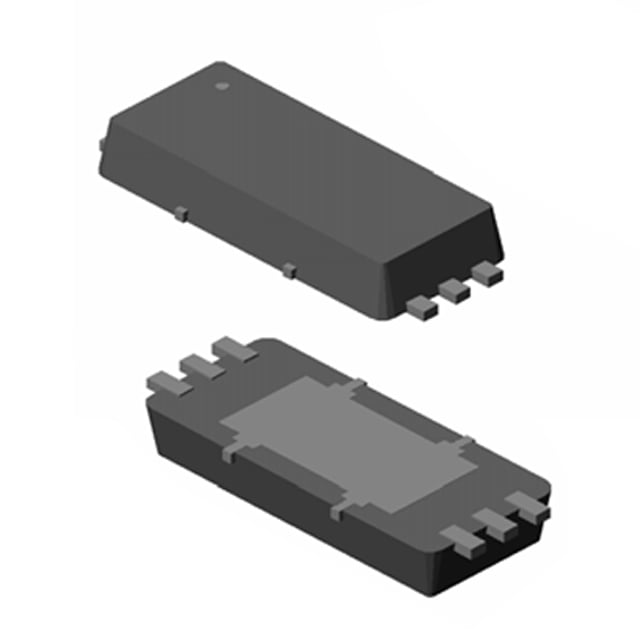

AON5820
MOSFET 2N-CH 20V 10A 6DFN
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- AON5820
AON5820 Hakkında
AON5820, Alpha and Omega Semiconductor tarafından üretilen dual N-Channel MOSFET transistördür. Logic level gate özelliğine sahip bu bileşen, 20V Drain-Source voltajında 10A sürekli drenaj akımı sağlayabilir. 6-WFDFN Surface Mount paketinde sunulan AON5820, düşük gate charge (15nC @ 4.5V) ve minimal on-state direnci (9.5mOhm @ 10A, 4.5V) ile karakterizedir. -55°C ile +150°C arasında çalışabilen bu MOSFET, anahtarlama uygulamaları, DC-DC dönüştürücüler, güç yönetimi devreleri ve motor kontrol gibi alanlarda kullanılır. 1.7W maksimum güç disipasyonu ile düşük güç uygulamalarında tercih edilmektedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 10A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 15nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1510pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.7W |
| Rds On (Max) @ Id, Vgs | 9.5mOhm @ 10A, 4.5V |
| Supplier Device Package | 6-DFN-EP (2x5) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
