Transistörler - FET, MOSFET - Diziler

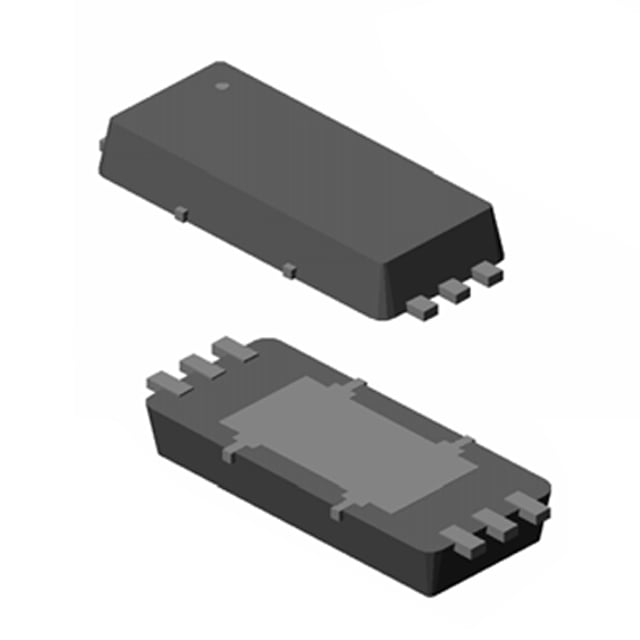

AON5816
MOSFET 2 N-CHANNEL 20V 12A 6DFN
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- AON5816
AON5816 Hakkında
AON5816, Alpha and Omega Semiconductor tarafından üretilen dual N-channel MOSFET dizisidir. 20V drain-source voltajına ve 12A sürekli drenaj akımına sahiptir. 6-WFDFN Exposed Pad paketinde sunulan bu komponent, 6.5mΩ on-state direnç (Rds On) değeriyle düşük güç kaybı sağlar. 35nC gate charge ve 2170pF input capacitance özellikleriyle hızlı anahtarlama uygulamalarına uygundur. DC-DC konvertörler, güç yönetimi devreleri, motor sürücüler ve anahtarlamalı güç kaynakları gibi uygulamalarda kullanılabilir. -55°C ile 150°C arasında çalışır ve 1.7W maksimum güç harcaması ile kompakt tasarımlar için idealdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 12A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 35nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 2170pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Active |
| Power - Max | 1.7W |
| Rds On (Max) @ Id, Vgs | 6.5mOhm @ 12A, 4.5V |
| Supplier Device Package | 6-DFN-EP (2x5) |
| Vgs(th) (Max) @ Id | 1.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
