Transistörler - FET, MOSFET - Diziler

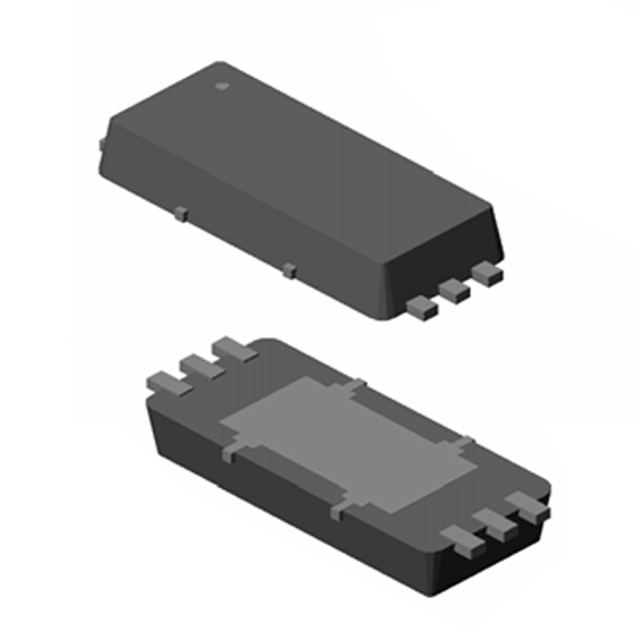

AON5810
MOSFET 2N-CH 20V 7.7A 6DFN
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- AON5810
AON5810 Hakkında
AON5810, Alpha and Omega Semiconductor tarafından üretilen 2 N-Channel (Dual) Common Drain konfigürasyonunda bir MOSFET dizisidir. 20V drain-source voltajında 7.7A sürekli drenaj akımı sağlayan bu bileşen, logic level gate kontrolü ile düşük gerilimli uygulamalarda kullanılır. 18mOhm maksimum RDS(on) değeri ile verimli güç yönetimi sunar. Surface mount 6-WFDFN paketinde sunulan AON5810, -55°C ile 150°C arasında çalışır ve anahtarlama uygulamaları, güç dağıtım sistemleri, motor kontrol devreleri ve battery management sistemlerinde tercih edilir. 1.6W maksimum güç disipasyonuna sahip bu bileşen, düşük gıda akımı ve hızlı anahtarlama özelliğiyle bilgisayar, telekomünikasyon ve endüstriyel otomasyon cihazlarında yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.7A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 13.1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1360pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 1.6W |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 7.7A, 4.5V |
| Supplier Device Package | 6-DFN-EP (2x5) |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
