Transistörler - FET, MOSFET - Diziler

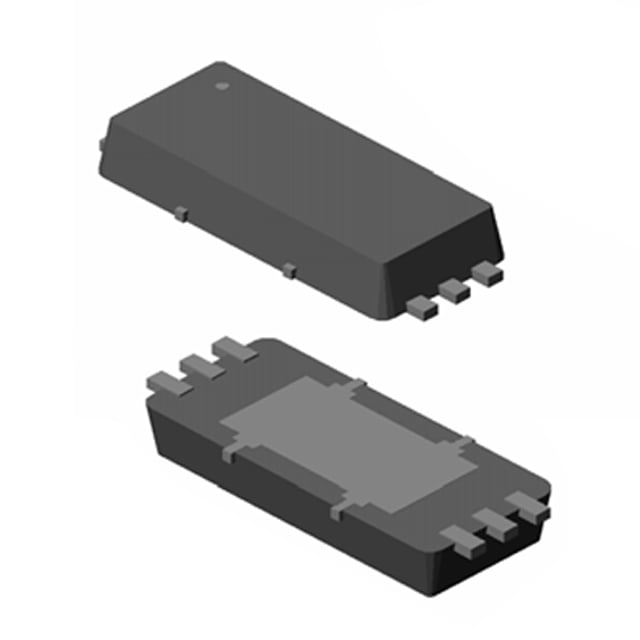

AON5802BL
MOSFET N-CH DUAL 30V 6DFN
- Paket/Kılıf
- 6-WFDFN Exposed Pad
- Seri / Aile Numarası
- AON5802
AON5802BL Hakkında
AON5802BL, Alpha and Omega Semiconductor tarafından üretilen dual N-channel MOSFET transistördür. 30V drain-source voltaj desteği ve 7.2A sürekli dren akımı ile çalışır. 6-WFDFN Exposed Pad paketine sahip Surface Mount bileşenidir. Rds(on) değeri 19mOhm (7A, 4.5V) olup düşük anahtarlama direnci sunar. Gate charge 24nC ile hızlı komutasyona uygun tasarlanmıştır. -55°C ile 150°C arasında çalışan bu komponent, güç yönetimi, DC/DC dönüştürücüler, LED kontrolü ve motor sürücü uygulamalarında kullanılır. Şu anda üretim dışı (Obsolete) statüsündedir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 7.2A (Tc) |
| Drain to Source Voltage (Vdss) | 30V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 24nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 1150pF @ 15V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-WFDFN Exposed Pad |
| Part Status | Obsolete |
| Power - Max | 1.6W |
| Rds On (Max) @ Id, Vgs | 19mOhm @ 7A, 4.5V |
| Supplier Device Package | 6-DFN-EP (2x5) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
