Transistörler - FET, MOSFET - Diziler

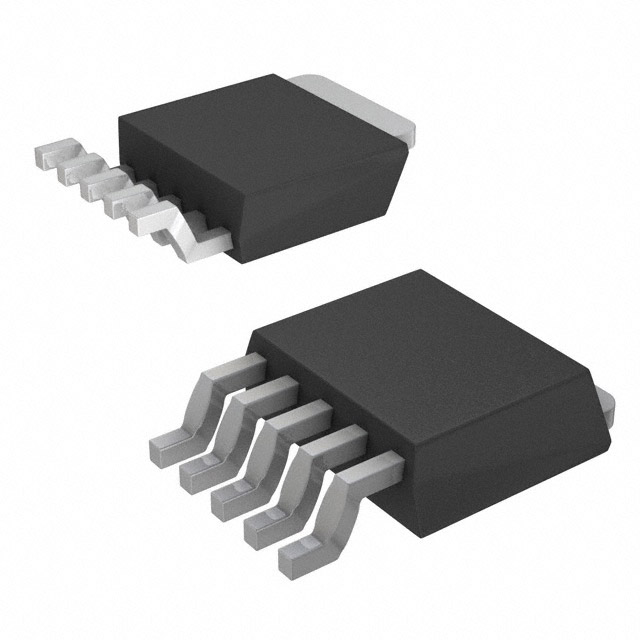

AOD604
MOSFET N/P-CH 40V 8A TO252-5
- Paket/Kılıf
- TO-252-5
- Seri / Aile Numarası
- AOD604
AOD604 Hakkında
AOD604, Alpha and Omega Semiconductor tarafından üretilen N-channel ve P-channel MOSFET kombinasyonudur. 40V drain-source gerilimi ve 8A sürekli drain akımı ile çalışabilen bu bileşen, Logic Level Gate özelliğine sahiptir. TO-252-6 (DPak) kütüphanede 5 lead ve tab şeklinde montelenir. 33mOhm maksimum Rds(On) değeri ile 10V Vgs'de verimli anahtarlama sağlar. -55°C ile 175°C arasında çalışabilir. Motor kontrol, güç yönetimi, DC-DC dönüştürücüler ve anahtarlama uygulamalarında kullanılır. 9.2nC gate charge ve 404pF input capacitance özellikleri ile hızlı anahtarlama işlemlerine uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 8A |
| Drain to Source Voltage (Vdss) | 40V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 9.2nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 404pF @ 20V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-252-6, DPak (5 Leads + Tab) |
| Part Status | Obsolete |
| Power - Max | 1.6W, 1.7W |
| Rds On (Max) @ Id, Vgs | 33mOhm @ 8A, 10V |
| Supplier Device Package | TO-252-5 |
| Vgs(th) (Max) @ Id | 3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
