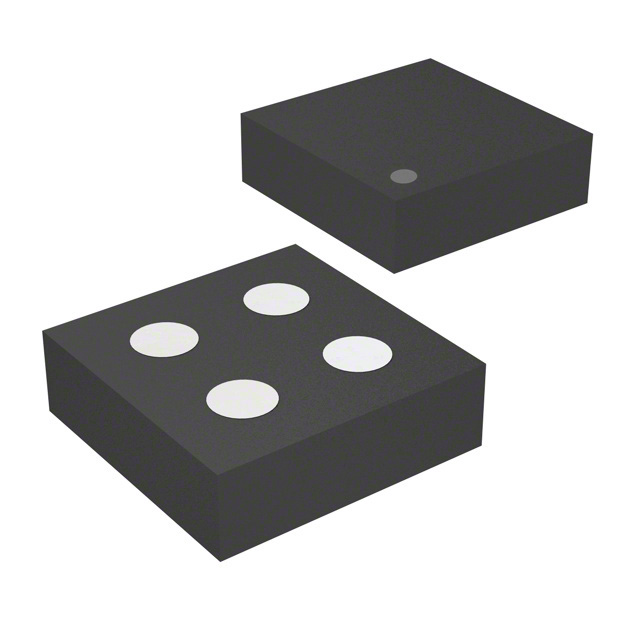

AOCA32112E
20V COMMON-DRAIN DUAL N-CHANNEL
- Paket/Kılıf
- 4-SMD
- Seri / Aile Numarası
- AOCA32112E
AOCA32112E Hakkında
AOCA32112E, Alpha and Omega Semiconductor tarafından üretilen 20V rated dual N-Channel MOSFET transistör dizisidir. Common Drain konfigürasyonunda tasarlanmış bu komponent, 4.5A sürekli drain akımı ve 48mOhm (3A, 4.5V koşullarında) RDS(on) değeri ile düşük kayıp uygulamalar için uygundur. Gate threshold voltajı 1.3V @ 250µA olup, hızlı anahtarlama işlemleri için optimize edilmiştir. Surface Mount paketi (4-AlphaDFN) ile kompakt tasarımlar sağlar. Güç yönetimi, driver devreler, anahtarlama güç kaynakları ve genel sinyal anahtarlama uygulamalarında kullanılabilir. -55°C ~ 150°C çalışma sıcaklık aralığında stabil performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 4.5A (Ta) |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 11.5nC @ 4.5V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-SMD, No Lead |
| Part Status | Active |
| Power - Max | 1.1W (Ta) |
| Rds On (Max) @ Id, Vgs | 48mOhm @ 3A, 4.5V |
| Supplier Device Package | 4-AlphaDFN (0.97x0.97) |
| Vgs(th) (Max) @ Id | 1.3V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
