Transistörler - FET, MOSFET - Diziler

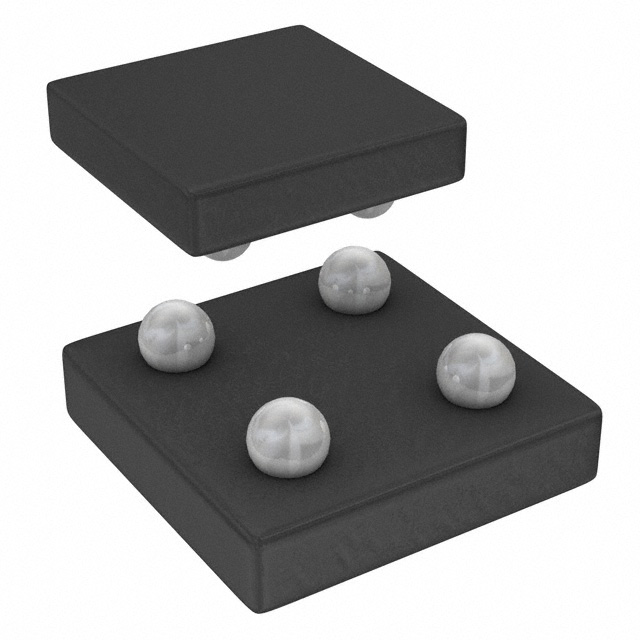

AOC2802_001
MOSFET 2N-CH 4WLCSP
- Paket/Kılıf
- 9-UFBGA
- Seri / Aile Numarası
- AOC2802
AOC2802_001 Hakkında
AOC2802_001, Alpha and Omega Semiconductor tarafından üretilen dual N-Channel MOSFET entegre devresidir. 4-WLCSP (Wafer Level Chip Scale Package) kütüphane içinde sunulan bu bileşen, 20V drain-source voltaj kapasitesi ve 6A maksimum drain akımı ile orta güç uygulamalarında kullanılır. 35mOhm RDS(on) değeri ile anahtarlama işlemlerinde düşük ısı kaybı sağlar. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) sayesinde endüstriyel ve otomotiv uygulamalarında tercih edilir. Hızlı anahtarlama karakteristikleri ve düşük gate charge değeri (10.4nC) ile switcher devreler, DC-DC dönüştürücüler ve motor kontrol uygulamalarında yaygın olarak kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 6A |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) Common Drain |
| Gate Charge (Qg) (Max) @ Vgs | 10.4nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 1200pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 4-UFBGA, WLCSP |
| Part Status | Obsolete |
| Power - Max | 1.3W |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 3A, 4.5V |
| Supplier Device Package | 4-WLCSP (1.57x1.57) |
| Vgs(th) (Max) @ Id | 1.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
