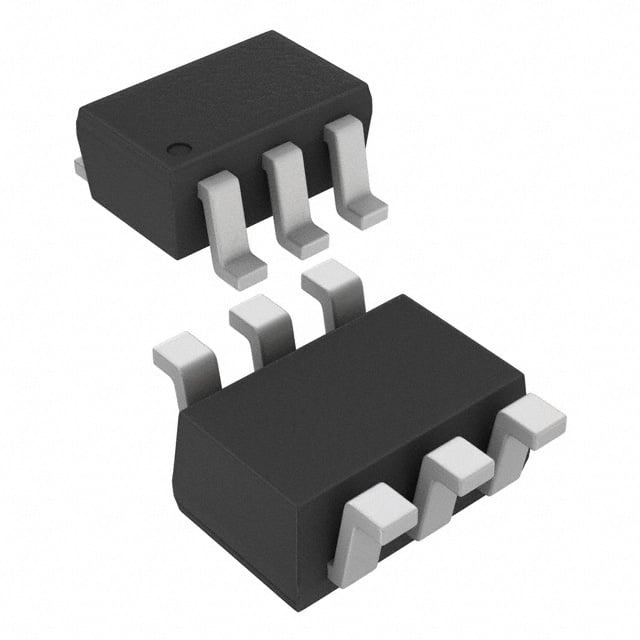

AO7801
MOSFET 2P-CH 20V SC70-6
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- AO7801
AO7801 Hakkında
AO7801, Alpha and Omega Semiconductor tarafından üretilen dual P-Channel MOSFET transistördür. Logic level gate özelliğine sahip bu bileşen, 20V drain-source gerilim kapasitesiyle tasarlanmıştır. 6-pin SC70/SOT-363 surface mount paketi ile kompakt uygulamalara uygun hale getirilmiştir. 4.5V'de 520mOhm maksimum RDS(on) değeri ve 1.8nC gate charge ile anahtarlama uygulamalarında kullanılır. -55°C ile 150°C arasında işletim sıcaklığı aralığında çalışır. Maksimum 300mW güç tüketimi ile düşük güç tüketimli cihazlarda, anahtarlama devreleri, power management ve kontrol uygulamalarında tercih edilir. Not: Bu ürün discontinue durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1.8nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 140pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Rds On (Max) @ Id, Vgs | 520mOhm @ 600mA, 4.5V |
| Supplier Device Package | SC-70-6 |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
