Transistörler - FET, MOSFET - Diziler

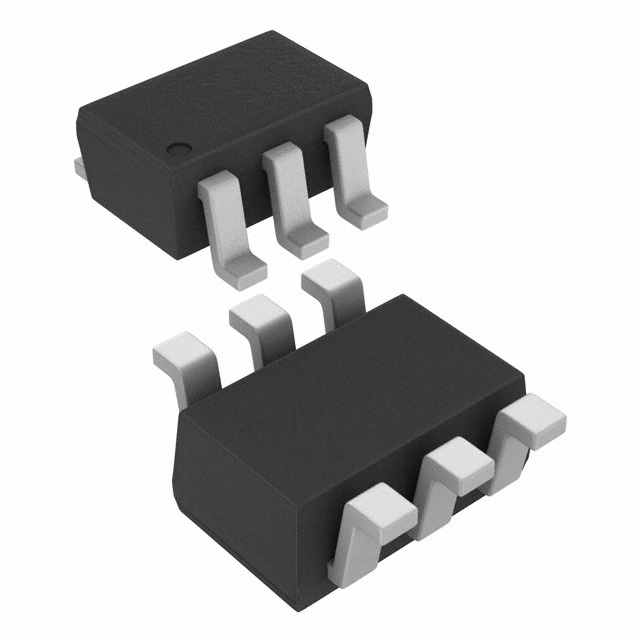

AO7800
MOSFET 2N-CH 20V SC70-6
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- AO7800
AO7800 Hakkında
AO7800, Alpha and Omega Semiconductor tarafından üretilen dual N-Channel MOSFET transistördür. 20V Drain-Source gerilim ile 900mA sürekli drain akımı kapasitesine sahip olan bu bileşen, Logic Level Gate özelliği ile düşük giriş gerilimlerinde çalışabilir. SC70-6 SMD paketinde sunulan bileşen, anahtarlama uygulamaları, güç yönetimi devreleri, motor kontrolü ve PWM uygulamalarında kullanılır. 300mOhm maksimum RDS(on) değeri ve düşük gate charge karakteristiği ile verimli komütasyon sağlar. -55°C ile 150°C arasında çalışabilen bileşen, 300mW maksimum güç tüketimine sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 900mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1.9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 120pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Active |
| Power - Max | 300mW |
| Rds On (Max) @ Id, Vgs | 300mOhm @ 900mA, 4.5V |
| Supplier Device Package | SC-70-6 |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
