Transistörler - FET, MOSFET - Diziler

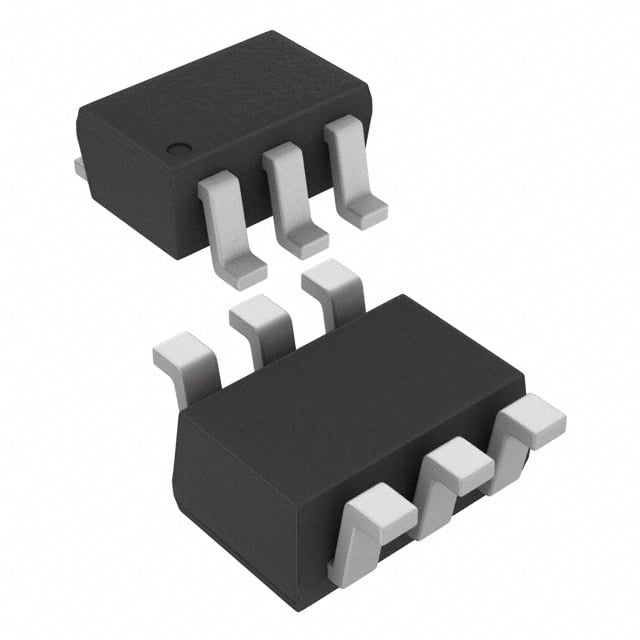

AO7600_001
MOSFET N/P-CH SC70-6
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- AO7600
AO7600_001 Hakkında
AO7600_001, Alpha and Omega Semiconductor tarafından üretilen N ve P-Channel tamamlayıcı MOSFET dizisidir. 6-pin SC-88 (SOT-363) paketinde sunulan bu bileşen, 20V Drain-Source gerilimi ve 900mA sürekli drenaj akımı kapasitesine sahiptir. 300mW maksimum güç dağıtımı ile düşük sinyal ve güç anahtarlama uygulamalarında kullanılır. Düşük Gate charge (1.9nC @ 4.5V) ve 300mOhm on-resistance özelliği sayesinde hızlı anahtarlama ve verimli güç yönetimi sağlar. Geniş çalışma sıcaklık aralığı (-55°C ~ 150°C) ile endüstriyel ve tüketici uygulamalarında yer bulur. Analog switch, logic level shifter, motor kontrol ve pil yönetimi gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 900mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | N and P-Channel Complementary |
| Gate Charge (Qg) (Max) @ Vgs | 1.9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 120pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Rds On (Max) @ Id, Vgs | 300mOhm @ 900mA, 4.5V |
| Supplier Device Package | SC-70-6 |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
