Transistörler - FET, MOSFET - Diziler

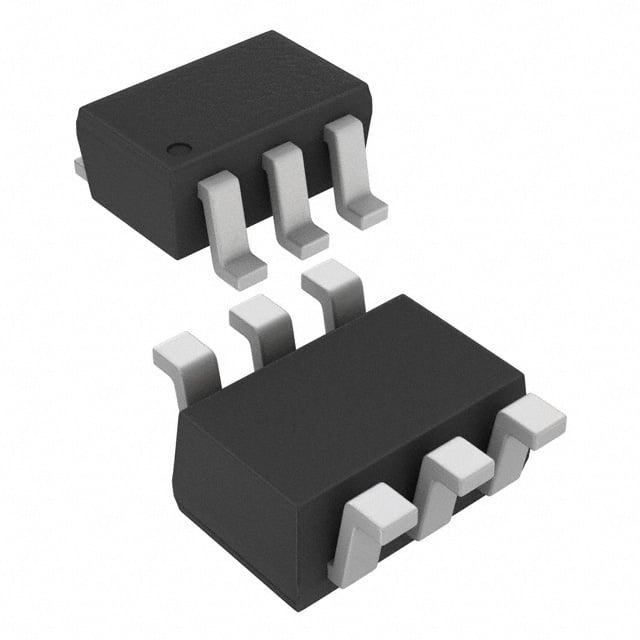

AO7600
MOSFET N/P-CH 20V SC70-6
- Paket/Kılıf
- 6-TSSOP
- Seri / Aile Numarası
- AO7600
AO7600 Hakkında
AO7600, Alpha and Omega Semiconductor tarafından üretilen N-channel ve P-channel MOSFET transistör dizisidir. 20V drain-source voltaj ratingine sahip bu bileşen, logic level gate kontrolü ile düşük gerilim uygulamalarında kullanılır. 900mA (N-channel) ve 600mA (P-channel) sürekli drenaj akımı kapasitesine sahiptir. SC-70-6 (TSSOP-6) paketinde gelen bileşen, 300mW maksimum güç harcaması ile kompakt boyutlu devreler için uygundur. 1.9nC gate charge ve düşük RDS(on) değerleri (300mOhm @ 4.5V) ile hızlı anahtarlama uygulamalarında tercih edilir. Güç yönetimi, mobil cihazlar, batarya şarj devreleri ve anahtarlama regülatörlerinde yaygın olarak kullanılır. -55°C ile 150°C arasında çalışma sıcaklığı aralığı geniş uygulama yelpazesi sağlar. (Not: Bileşen üretim durdurulmuş durumdadır)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 900mA, 600mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1.9nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 120pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | 6-TSSOP, SC-88, SOT-363 |
| Part Status | Obsolete |
| Power - Max | 300mW |
| Rds On (Max) @ Id, Vgs | 300mOhm @ 900mA, 4.5V |
| Supplier Device Package | SC-70-6 |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
