Transistörler - FET, MOSFET - Diziler

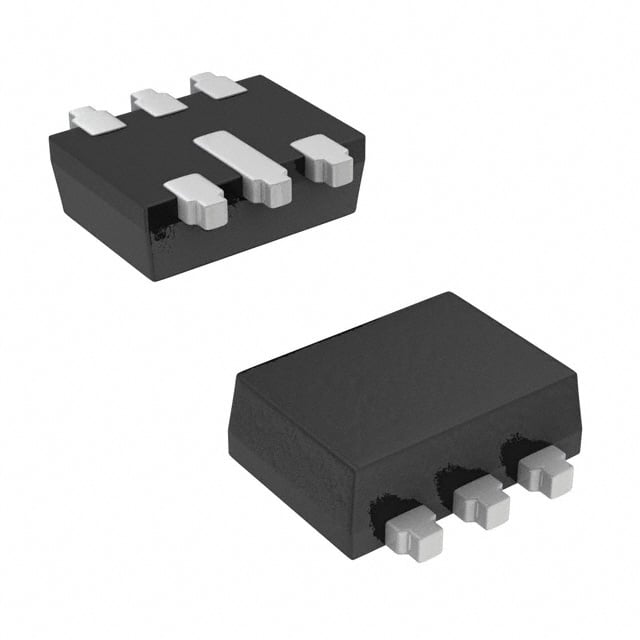

AO5804EL
MOSFET N-CH SC89-3
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- AO5804EL
AO5804EL Hakkında
AO5804EL, Alpha and Omega Semiconductor tarafından üretilen dual N-channel MOSFET transistörlü bir dizildir. SC89-3 (SOT-563/SOT-666) yüzey monte paketinde sunulan bu bileşen, 20V Drain-Source gerilimi ve 500mA sürekli drenaj akımı ile çalışır. 550mOhm maksimum RDS(on) değeri ile düşük iletim kayıpları sağlar. 45pF input kapasitansi ve 1nC gate charge özellikleri ile hızlı anahtarlama işlemleri gerçekleştirir. -55°C ile 150°C arasında çalışan bu transistör, güç yönetimi uygulamaları, anahtarlama devreleri, motor kontrol ve düşük güç analog devreler gibi alanlarda kullanılır. 280mW maksimum güç dağıtımı ile kompakt uygulamalar için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 45pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 280mW |
| Rds On (Max) @ Id, Vgs | 550mOhm @ 500mA, 4.5V |
| Supplier Device Package | SC-89-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
