Transistörler - FET, MOSFET - Diziler

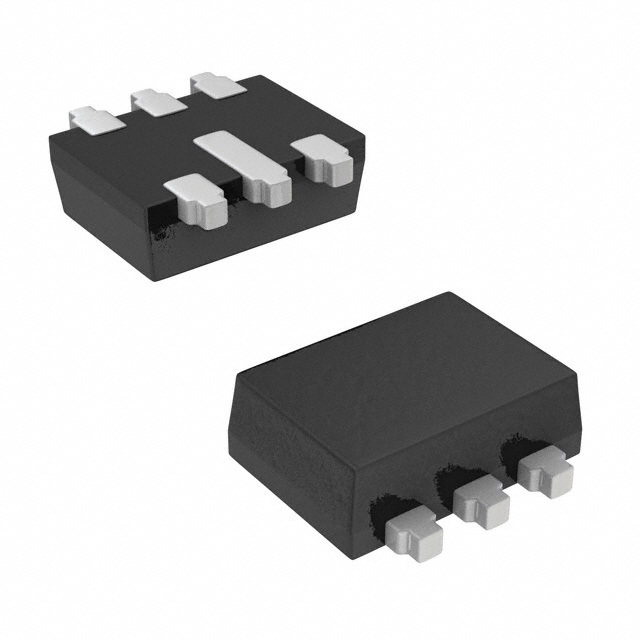

AO5804E
MOSFET 2N-CH 20V 0.5A SC89-6L
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- AO5804E
AO5804E Hakkında
AO5804E, Alpha and Omega Semiconductor tarafından üretilen dual N-Channel MOSFET transistör dizisidir. Logic Level Gate özelliğine sahip bu bileşen, 20V drain-source gerilimi ve 500mA sürekli drenaj akımı ile çalışmaktadır. 550mΩ maksimum RDS(on) değeri ile düşük iletim direnci sağlayarak enerji verimliliğini artırır. SC-89-6 (SOT-563/SOT-666) yüzey montaj paketinde sunulan AO5804E, 280mW maksimum güç dağılımı kapasitesine sahiptir. 1V threshold voltage ve 45pF input capacitance ile hızlı anahtarlama uygulamaları için uygundur. -55°C ile +150°C arasında çalışabilen bu bileşen, güç yönetimi, LED sürücüsü, motor kontrolü ve anahtarlama devrelerinde kullanılır. Kompakt boyutu sayesinde mobil cihazlar ve taşınabilir elektronik ürünlerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 500mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Gate Charge (Qg) (Max) @ Vgs | 1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 45pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 280mW |
| Rds On (Max) @ Id, Vgs | 550mOhm @ 500mA, 4.5V |
| Supplier Device Package | SC-89-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
