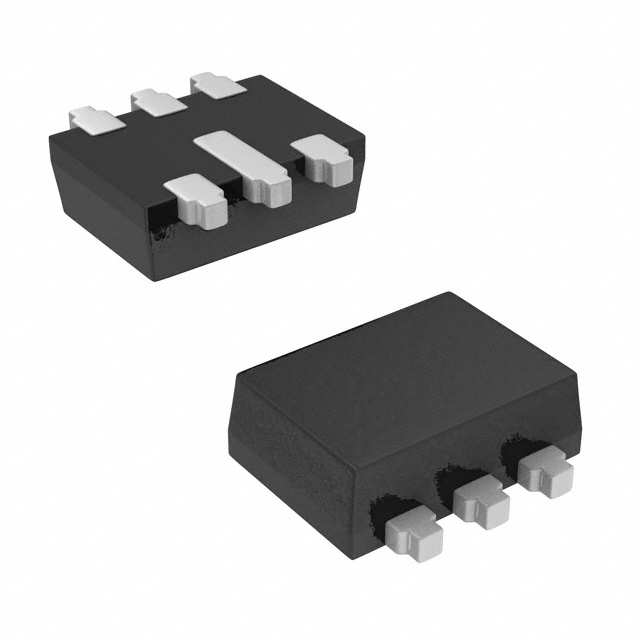

AO5803E
MOSFET 2P-CH 20V 0.6A SC89-6L
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- AO5803E
AO5803E Hakkında
AO5803E, Alpha and Omega Semiconductor tarafından üretilen dual P-channel MOSFET transistördür. Logic level gate özelliğine sahip bu bileşen, 20V drain-source gerilimi ve 0.6A akım kapasitesine sahiptir. 800mΩ On-resistance değeri ile düşük enerji kaybı sağlar. SOT-563/SC-89-6 yüzey montajlı paketlemesi, kompakt elektronik tasarımları için uygundur. -50°C ile 150°C arası çalışma sıcaklığı aralığında kullanılabilir. Anahtarlama uygulamaları, güç yönetimi devreleri ve sinyal kontrolü gibi alanlarda tercih edilir. 400mW maksimum güç dağılımı kapasitesiyle orta güç uygulamalarında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | 2 P-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 100pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -50°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 400mW |
| Rds On (Max) @ Id, Vgs | 800mOhm @ 600mA, 4.5V |
| Supplier Device Package | SC-89-6 |
| Vgs(th) (Max) @ Id | 900mV @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
