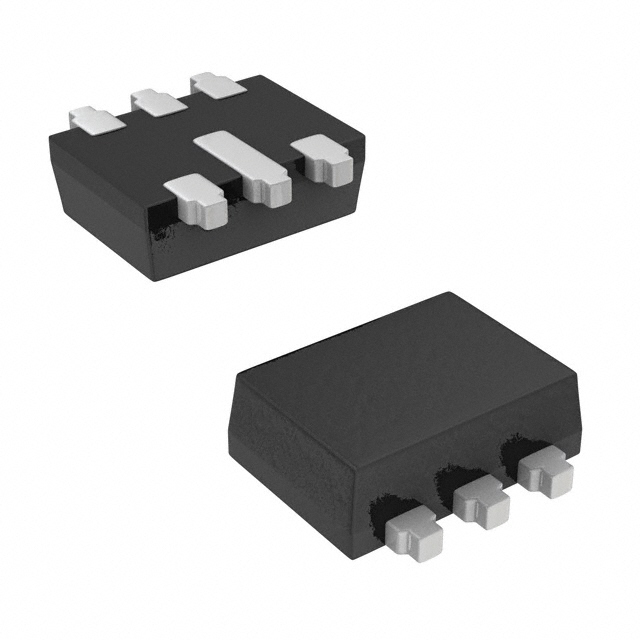

AO5800E
MOSFET 2N-CH 60V 0.4A SC89-6L
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- AO5800E
AO5800E Hakkında
AO5800E, Alpha and Omega Semiconductor tarafından üretilen dual N-channel MOSFET transistördür. 60V drain-source voltaj ve 400mW güç kapasitesi ile tasarlanmıştır. Logic level gate özelliğine sahip bu bileşen, 1.6Ω on-state direnci (Rds) ile düşük güç kaybı sağlar. SC-89-6 (SOT-563/SOT-666) yüzey montajlı paket içerisinde sunulan AO5800E, -55°C ile 150°C sıcaklık aralığında çalışabilir. 50pF maksimum input kapasitansi ve 2.5V threshold voltajı ile anahtarlama uygulamalarında ve güç yönetimi devrelerinde kullanılır. Kompakt boyutu nedeniyle taşınabilir cihazlar, şarj edilebilir pil sistemleri ve düşük güçlü DC-DC dönüştürücülerde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 60V |
| FET Feature | Logic Level Gate |
| FET Type | 2 N-Channel (Dual) |
| Input Capacitance (Ciss) (Max) @ Vds | 50pF @ 30V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 400mW |
| Rds On (Max) @ Id, Vgs | 1.6Ohm @ 400mA, 10V |
| Supplier Device Package | SC-89-6 |
| Vgs(th) (Max) @ Id | 2.5V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
