Transistörler - FET, MOSFET - Diziler

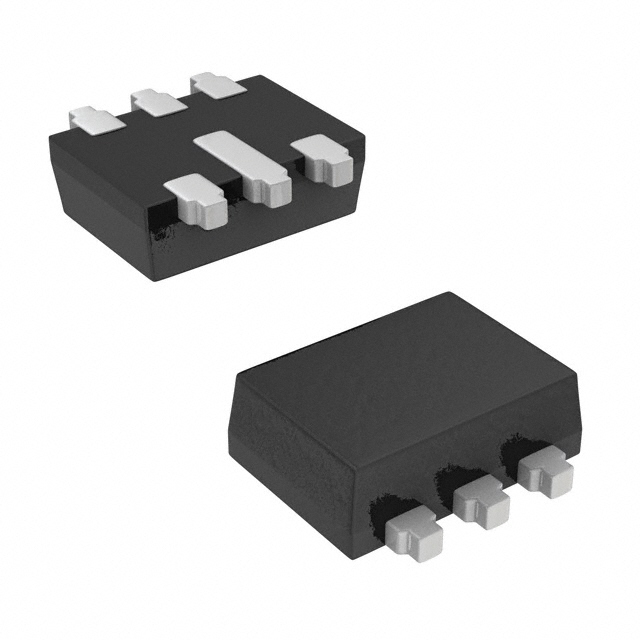

AO5600E
MOSFET N/P-CH 20V SC89-6L
- Paket/Kılıf
- SOT-563
- Seri / Aile Numarası
- AO5600E
AO5600E Hakkında
AO5600E, Alpha and Omega Semiconductor tarafından üretilen çift kanal MOSFET transistördür. N-channel ve P-channel yapılandırmasını tek bir paket içinde barındıran bu bileşen, Logic Level Gate özelliğine sahiptir. 20V Drain-Source gerilimi ile çalışabilen transistör, maksimum 600mA (N-ch) ve 500mA (P-ch) sürekli drain akımı sağlar. 650mOhm ile 4.5V'ta açık durumdaki direnç değerleri sayesinde düşük güç tüketimli anahtarlama uygulamalarında tercih edilir. Maksimum 380mW güç dağıtımı kapasitesi, -55°C ile 150°C arasında çalışma sıcaklığı aralığında ve 1nC gate yükü ile hızlı komütasyon gerektiren devrelerde kullanılabilir. SC89-6 (SOT-563) yüksek yoğunluklu PCB tasarımlarında yerleşim için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 600mA, 500mA |
| Drain to Source Voltage (Vdss) | 20V |
| FET Feature | Logic Level Gate |
| FET Type | N and P-Channel |
| Gate Charge (Qg) (Max) @ Vgs | 1nC @ 4.5V |
| Input Capacitance (Ciss) (Max) @ Vds | 45pF @ 10V |
| Mounting Type | Surface Mount |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-563, SOT-666 |
| Part Status | Obsolete |
| Power - Max | 380mW |
| Rds On (Max) @ Id, Vgs | 650mOhm @ 500mA, 4.5V |
| Supplier Device Package | SC-89-6 |
| Vgs(th) (Max) @ Id | 1V @ 250µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
