Transistörler - Bipolar (BJT) - Tekil
AML2002

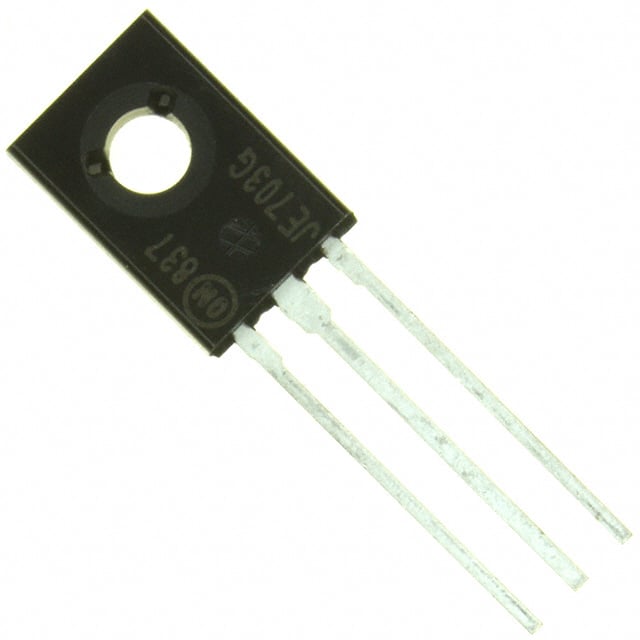

TRANS NPN 200V 0.7A TO-126ML
AML2002 Hakkında
AML2002, onsemi tarafından üretilen NPN tip bipolar junction transistördür (BJT). TO-126ML paketinde sunulan bu komponent, 200V maksimum Vce darbelenme voltajı ve 700mA maksimum kollektör akımı ile genel amaçlı anahtarlama ve düşük sinyal amplifikasyon uygulamalarında kullanılır. 120MHz transition frekansı ve 200 minimum DC akım kazancı (hFE @ 100mA, 5V) ile orta hız uygulamalarına uygundur. 1.5W maksimum güç dağılımı kapasitesi ve 150°C maksimum çalışma sıcaklığı ile elektronik devrelerde ses amplifikasyonu, anahtarlama, kontrol ve sinyal işleme devrelerinde kullanılabilir. 220mV saturasyon voltajı ile verimli anahtarlama özelliği sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 700 mA |
| Current - Collector Cutoff (Max) | 1µA (ICBO) |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 200 @ 100mA, 5V |
| Frequency - Transition | 120MHz |
| Mounting Type | Through Hole |
| Operating Temperature | 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 1.5 W |
| Supplier Device Package | TO-126ML |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 220mV @ 35mA, 350mA |
| Voltage - Collector Emitter Breakdown (Max) | 200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
