Transistörler - FET, MOSFET - Diziler

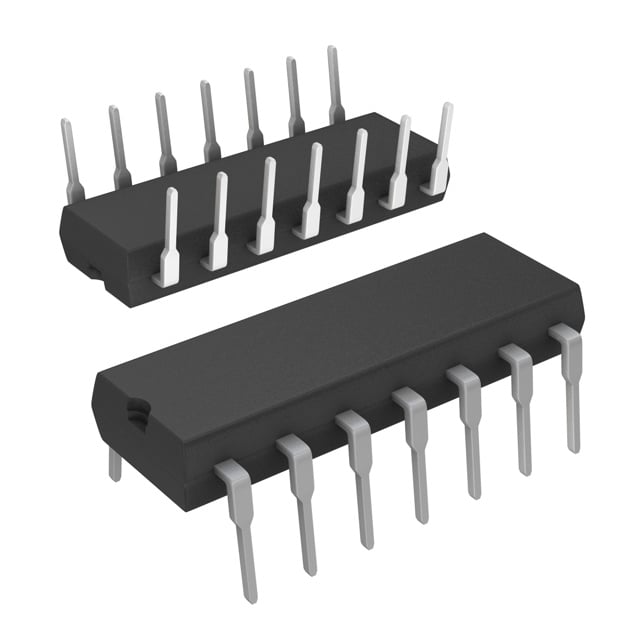

ALD1107PBL
MOSFET 4P-CH 10.6V 14DIP
- Üretici
- Advanced Linear Devices, Inc.
- Paket/Kılıf
- 14-PDIP
- Seri / Aile Numarası
- ALD1107
ALD1107PBL Hakkında
ALD1107PBL, Advanced Linear Devices tarafından üretilen 4 P-Channel MOSFET'ten oluşan bir transistör dizisidir. 10.6V drain-to-source voltaj derecelendirmesi ile düşük voltaj uygulamalarında kullanılır. 1800Ω maksimum RDS(on) değeri ile açık durumdaki direnç özelliklerini belirtir. 14-pin DIP paketinde sunulan bu bileşen, analog anahtarlama devrelerinde, ses sinyali işlemede ve düşük güçlü kontrol uygulamalarında yer alır. 500mW maksimum güç harcaması ve 0°C ile 70°C arasında çalışma sıcaklık aralığı ile genel endüstriyel ve tüketici elektronik uygulamalarına uygun hale getirilmiştir. Through-hole montaj tipi ile geleneksel PCB tasarımlarında kolaylıkla kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 10.6V |
| FET Feature | Standard |
| FET Type | 4 P-Channel, Matched Pair |
| Input Capacitance (Ciss) (Max) @ Vds | 3pF @ 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 0°C ~ 70°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 1800Ohm @ 5V |
| Supplier Device Package | 14-PDIP |
| Vgs(th) (Max) @ Id | 1V @ 1µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
