Transistörler - FET, MOSFET - Diziler

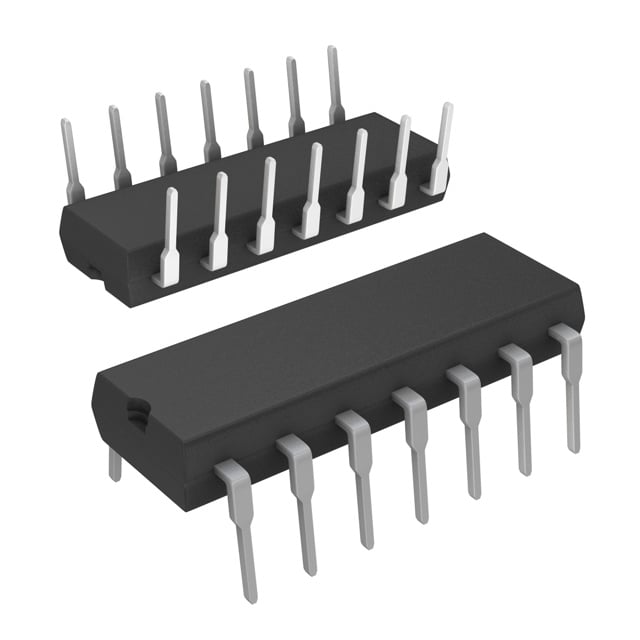

ALD1105PBL
MOSFET 2N/2P-CH 10.6V 14DIP
- Üretici
- Advanced Linear Devices, Inc.
- Paket/Kılıf
- 14-PDIP
- Seri / Aile Numarası
- ALD1105
ALD1105PBL Hakkında
ALD1105PBL, Advanced Linear Devices tarafından üretilen 2N/2P-channel eşleştirilmiş MOSFET çiftidir. 14-pin DIP paketinde sunulan bu bileşen, 10.6V drain-source gerilimi ve maksimum 500mW güç tüketimiyle çalışır. 5V'de 500Ω on-direnci ve 3pF input kapasitansı karakteristikleriyle sahiptir. Standard FET özellikleri taşıyan bu transistör çifti, analog anahtarlama, sinyal multipleksing, impedans dönüştürme ve düşük sinyal seviyesi uygulamalarında kullanılır. 0°C ile 70°C sıcaklık aralığında çalışan bileşen, hassas eşleştirme gerektiren diferansiyel devrelerde ve analog CMOS teknolojisinde sık tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Drain to Source Voltage (Vdss) | 10.6V |
| FET Feature | Standard |
| FET Type | 2 N and 2 P-Channel Matched Pair |
| Input Capacitance (Ciss) (Max) @ Vds | 3pF @ 5V |
| Mounting Type | Through Hole |
| Operating Temperature | 0°C ~ 70°C (TJ) |
| Part Status | Active |
| Power - Max | 500mW |
| Rds On (Max) @ Id, Vgs | 500Ohm @ 5V |
| Supplier Device Package | 14-PDIP |
| Vgs(th) (Max) @ Id | 1V @ 1µA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
