Diyotlar - Doğrultucular - Tekil

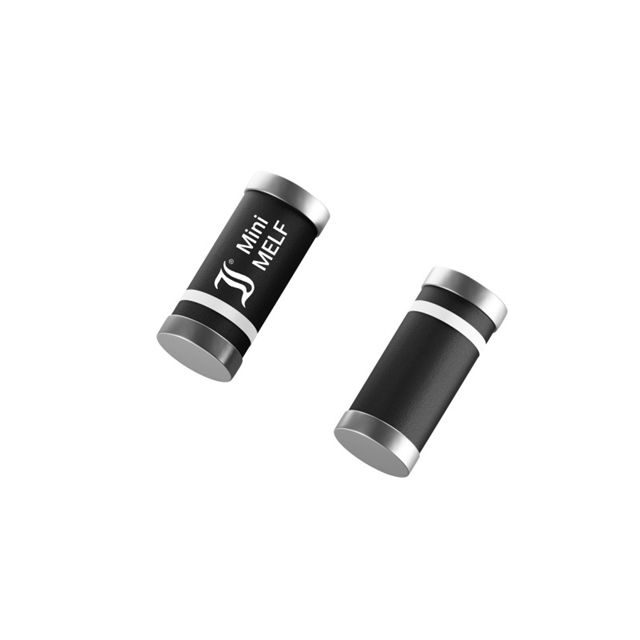

AL1M
DIODE STD DO-213AA 1000V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- AL1M
AL1M Hakkında
AL1M, Diotec Semiconductor tarafından üretilen 1000V 1A rated avalanche diyotudur. DO-213AA (MINI-MELF) paketinde sunulan bu standart recovery diyot, doğrultucu uygulamalarında kullanılır. Maksimum forward voltajı 1.3V @ 1A, reverse recovery süresi 1.5µs ve -50°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. Yüksek reverse voltage tutma kapasitesi ile güç kaynakları, AC-DC konvertörleri ve koruma devrelerinde uygulanır. Surface mount montajı sayesinde kompakt PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 3 µA @ 1000 V |
| Diode Type | Avalanche |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
