Diyotlar - Doğrultucular - Tekil

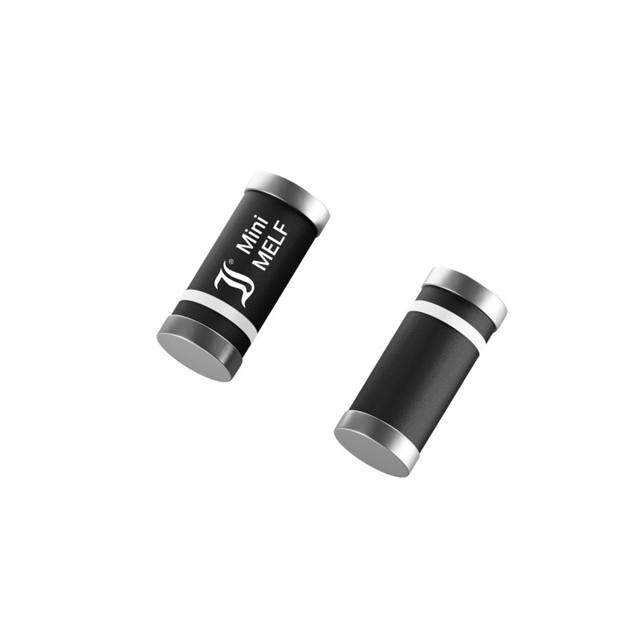

AL1K
DIODE STD DO-213AA 800V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- AL1K
AL1K Hakkında
AL1K, Diotec Semiconductor tarafından üretilen 800V 1A doğrultma diyotudur. Avalanche tipi diyot teknolojisine sahip olup, Surface Mount montajı için tasarlanmıştır. DO-213AA (MINI-MELF) paketi içinde sunulan bu bileşen, 1.3V @ 1A iletiş gerilimi ve 3µA @ 800V ters sızıntı akımı özellikleriyle karakterizedir. 1.5µs ters kurtarma zamanı ve standart recovery hızı sayesinde anahtarlama uygulamalarında kullanılabilir. -50°C ile 175°C arasında junction sıcaklık aralığında çalışmaya uygun olup, AC-DC dönüştürücüler, anahtarlama kaynakları ve güç yönetimi devrelerinde uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 3 µA @ 800 V |
| Diode Type | Avalanche |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 800 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
