Diyotlar - Doğrultucular - Tekil

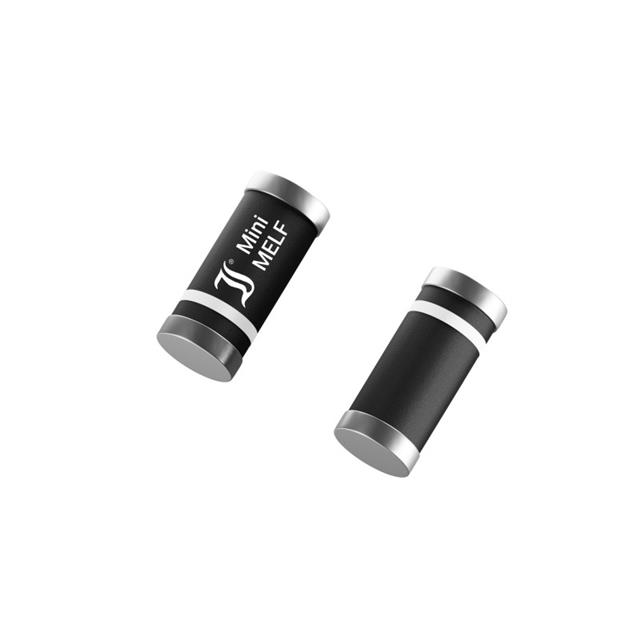

AL1J
ST Rect, 600V, 1A
- Üretici
- DComponents
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- AL1J
AL1J Hakkında
AL1J, DComponents tarafından üretilen 600V 1A kapasiteli surface mount doğrultucu diyottur. Avalanche tipinde tasarlanan bu bileşen, 1.3V forward voltaj düşüşü ile AC sinyallerin DC'ye dönüştürülmesinde kullanılır. 1.5 µs reverse recovery time ile hızlı anahtarlama işlemleri gerçekleştirir. -50°C ile 175°C arasındaki geniş sıcaklık aralığında güvenilir çalışma sağlar. DO-213AA (MINI-MELF) paketinde sunulan AL1J, güç kaynakları, adaptörler ve AC/DC dönüştürücü devrelerde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 3 µA @ 600 V |
| Diode Type | Avalanche |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
