Diyotlar - Doğrultucular - Tekil

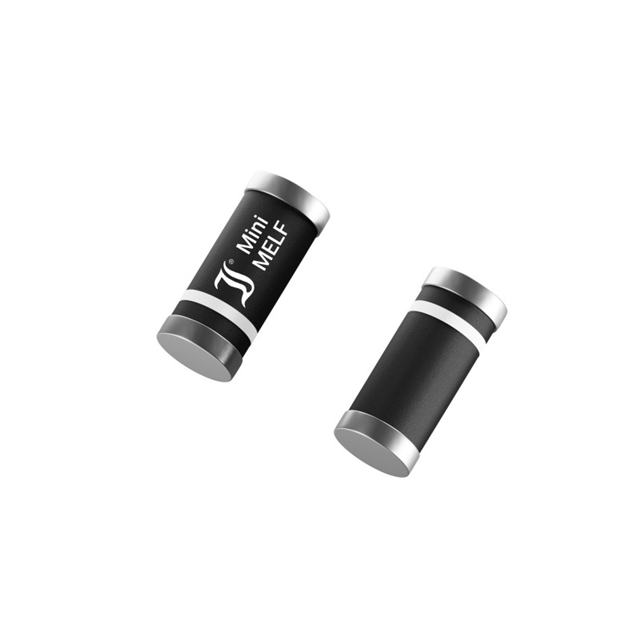

AL1G
DIODE STD DO-213AA 400V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- AL1
AL1G Hakkında
AL1G, Diotec Semiconductor tarafından üretilen standart doğrultucu diyottur. DO-213AA (MINI-MELF) paketinde sunulan bu bileşen, 400V ters voltaj dayanımı ve 1A ortalama doğrultulmuş akımla çalışır. Avalanche tipi diyot olarak tasarlanmış olup, 1.5 µs reverse recovery time ile hızlı anahtarlama uygulamalarında kullanılabilir. -50°C ile 175°C arasında çalışan bu komponent, güç kaynakları, AC/DC dönüştürücüler, motor sürücüleri ve genel doğrultma uygulamalarında yer almaktadır. SMD montajı sayesinde kompakt PCB tasarımlarına uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 3 µA @ 400 V |
| Diode Type | Avalanche |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 400 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
