Diyotlar - Doğrultucular - Tekil

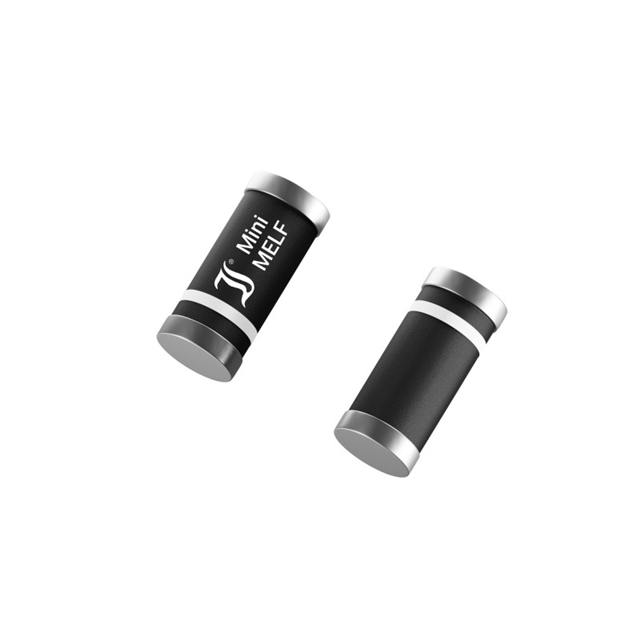

AL1D
DIODE STD DO-213AA 200V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- AL1D
AL1D Hakkında
AL1D, Diotec Semiconductor tarafından üretilen standart doğrultma diyotudur. 200V ters gerilim ve 1A ortalama doğrultulmuş akım kapasitesine sahip bu avalanche tipi diyot, Surface Mount paketlemesi ile PCB'lere doğrudan monte edilebilir. DO-213AA (MINI-MELF) kasa tipi ile kompakt tasarımlar için uygundur. 1.5 µs reverse recovery time ve maksimum 1.2V forward voltaj değerleri ile güç kaynakları, adaptörler ve AC-DC dönüştürücülerde kullanılır. -50°C ile +175°C çalışma sıcaklığı aralığında çalışabilir ve 3µA maksimum ters sızıntı akımı ile güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 3 µA @ 200 V |
| Diode Type | Avalanche |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
