Diyotlar - Doğrultucular - Tekil

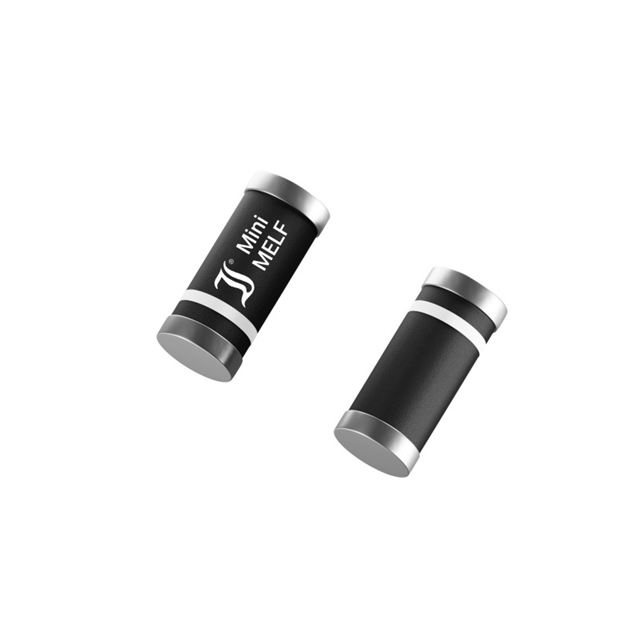

AL1B
DIODE STD DO-213AA 100V 1A
- Üretici
- Diotec Semiconductor
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- AL1B
AL1B Hakkında
AL1B, Diotec Semiconductor tarafından üretilen standart doğrultma diyotudur. 100V ters voltaj ve 1A ortalama doğrultulmuş akım kapasitesi ile AC sinyallerini DC'ye dönüştürmek için kullanılır. Avalanche tipi diyot yapısına sahip olan AL1B, güç kaynakları, adaptörler ve doğrultma devrelerinde uygulanır. DO-213AA (MINI-MELF) yüzey montaj paketi ile kompakt tasarım gerektiren uygulamalara uygundur. -50°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. 1.5 µs reverse recovery time ile hızlı anahtarlama özelliği gösterir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 3 µA @ 100 V |
| Diode Type | Avalanche |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 100 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
