Diyotlar - Doğrultucular - Tekil

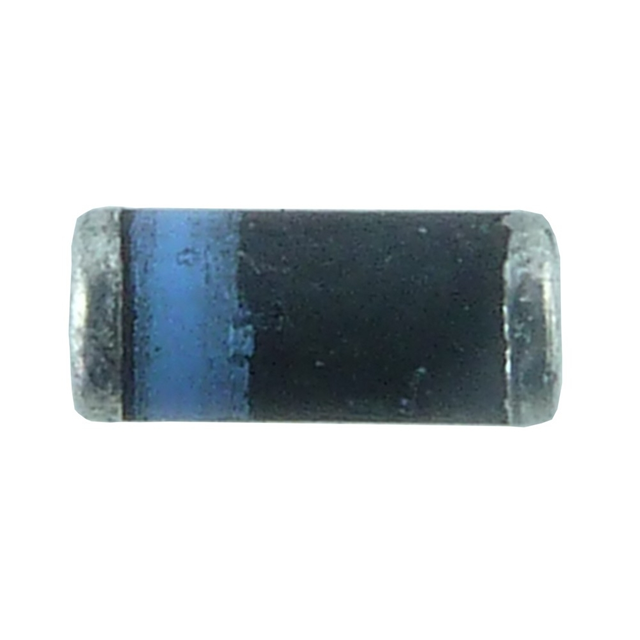

AL1A-CT
CUT-TAPE VERSION. STANDARD RECO
- Üretici
- DComponents
- Paket/Kılıf
- DO-213AA (Glass)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- AL1A
AL1A-CT Hakkında
AL1A-CT, DComponents tarafından üretilen avalanche tip hızlı iyileşmeli doğrultma diyotudur. Surface mount DO-213AA (MINI-MELF) paketinde sunulan bu bileşen, 1A ortalama doğrultma akımı kapasitesine sahiptir. 50V maksimum ters voltaj ile çalışan diyot, 1.2V ön ileri voltaj düşümü gösterir. 1.5 µs ters iyileşme zamanı (trr) ve standart iyileşme özelliğine (>500ns) sahip olan AL1A-CT, -50°C ile +175°C arasında güvenli çalışabilir. 3 µA ters sızıntı akımı ile düşük kaçak özellikleri sunar. Güç kaynakları, anahtarlama devreleri ve doğrultma uygulamalarında kullanılan bu bileşen, Cut-Tape paketlemesi ile tedarik edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 3 µA @ 50 V |
| Diode Type | Avalanche |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -50°C ~ 175°C |
| Package / Case | DO-213AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 1.5 µs |
| Speed | Standard Recovery >500ns, > 200mA (Io) |
| Supplier Device Package | DO-213AA, MINI-MELF |
| Voltage - DC Reverse (Vr) (Max) | 50 V |
| Voltage - Forward (Vf) (Max) @ If | 1.2 V @ 1 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
