Transistörler - FET, MOSFET - RF

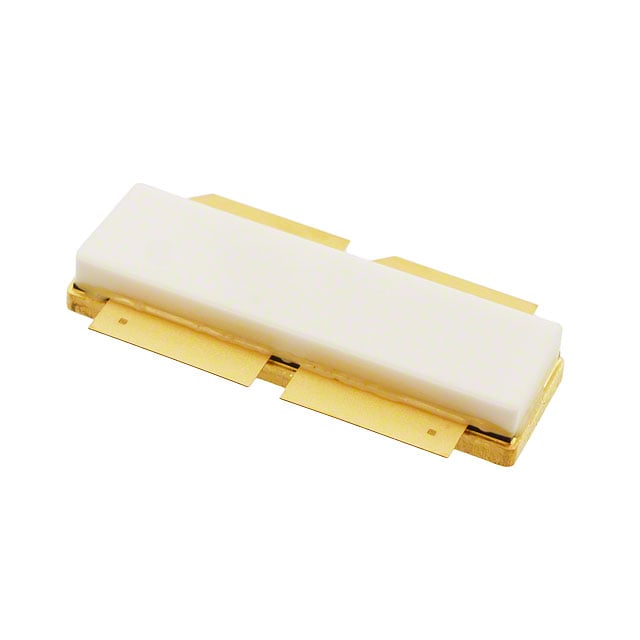

AFV141KHSR5
IC TRANS RF LDMOS
- Üretici
- NXP Semiconductors
- Paket/Kılıf
- NI-1230-4S
- Kategori
- Transistörler - FET, MOSFET - RF
- Seri / Aile Numarası
- AFV141KHSR5
AFV141KHSR5 Hakkında
AFV141KHSR5, NXP Semiconductors tarafından üretilen RF LDMOS (Laterally Diffused Metal-Oxide-Semiconductor) transistörüdür. Dual LDMOS yapısıyla tasarlanan bu bileşen, 1.4 GHz frekans aralığında yüksek güç RF uygulamaları için kullanılır. 1000 W çıkış gücüne, 17.7 dB kazanca ve 105 V çalışma voltajına sahiptir. NI-1230-4S paket standardında sunulan bu transistör, radyo frekans amplifikatörleri, broadcast ve endüstriyel RF sistemlerinde yaygın olarak uygulanır. Test koşullarında 100 mA akım ve 50 V test voltajı için karakterize edilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Test | 100 mA |
| Frequency | 1.4GHz |
| Gain | 17.7dB |
| Package / Case | NI-1230-4S |
| Part Status | Active |
| Power - Output | 1000W |
| Supplier Device Package | NI-1230-4S |
| Transistor Type | LDMOS (Dual) |
| Voltage - Rated | 105 V |
| Voltage - Test | 50 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
