Diyotlar - Doğrultucular - Tekil

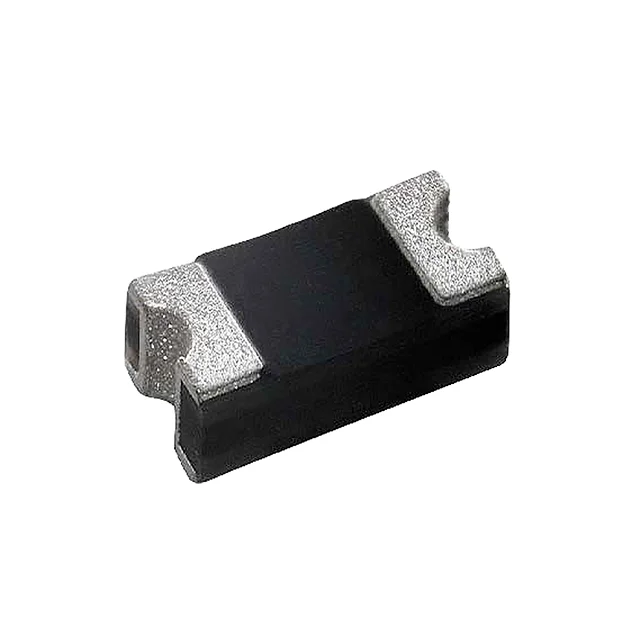

ACGRAT105L-HF
DIODE GEN PURP 1KV 1A 2010
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2010 (5025 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACGRAT105L
ACGRAT105L-HF Hakkında
ACGRAT105L-HF, Comchip Technology tarafından üretilen 1 kV, 1 A kapasiteli genel amaçlı hızlı kurtarma diyotudur. Surface mount 2010 (5025 Metric) paket içerisinde sunulan bu bileşen, 930 mV forward voltage ile doğrultma uygulamalarında kullanılır. Fast recovery özelliği (≤500ns) sayesinde anahtarlama güç kaynakları, konverterler ve ters koruma devrelerinde tercih edilir. -65°C ile +175°C arasında çalışabilen bileşen, düşük reverse leakage akımı (5 µA @ 1000V) ile hassas analog ve güç elektronik uygulamalarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 8.2pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | 2010 (5025 Metric) |
| Part Status | Active |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2010 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 930 mV @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
