Diyotlar - Doğrultucular - Tekil

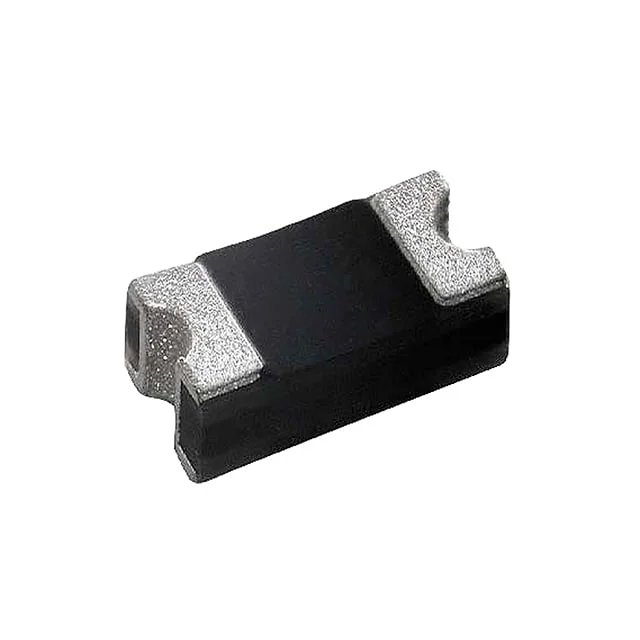

ACGRAT105-HF
DIODE GEN PURP 1KV 1A 2010
- Üretici
- Comchip Technology
- Paket/Kılıf
- 2010 (5025 Metric)
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- ACGRAT105
ACGRAT105-HF Hakkında
ACGRAT105-HF, Comchip Technology tarafından üretilen 1000V 1A kapasiteli tekil doğrulttucu diyottur. Surface mount 2010 paket tipi ile sunulan bu bileşen, fast recovery karakteristiği sayesinde 500ns'nin altında anahtarlama hızına sahiptir. 1A ortalama doğrultulmuş akım kapasitesi ve maksimum 1V forward voltajı ile düşük güç kaybı sağlar. 5µA ters sızıntı akımı ile yüksek geri bariyer karakteristiğine sahiptir. -65°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans gösterir. Güç kaynakları, anahtarlama devreleri, AC-DC dönüştürücüler ve genel amaçlı doğrultma uygulamalarında kullanılır. 8pF capacitance değeri (1MHz'de 4V'ta ölçülen) yüksek frekanslı uygulamalarda da uygulanabilirdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Capacitance @ Vr, F | 8pF @ 4V, 1MHz |
| Current - Average Rectified (Io) | 1A |
| Current - Reverse Leakage @ Vr | 5 µA @ 1000 V |
| Diode Type | Standard |
| Mounting Type | Surface Mount |
| Operating Temperature - Junction | -65°C ~ 175°C |
| Package / Case | 2010 (5025 Metric) |
| Part Status | Last Time Buy |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | 2010 |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 1 V @ 1 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
